SolidWorks工程视图中如何显示某些特征的隐藏线

SAHZE · 发表于 2015-7-9 16:58:06

您需要登录才可以下载或查看，没有账号？注册会员

x

如图只显示管孔的隐藏线？如果选择在视图类型中切换为隐藏显示，将会导致很多不想要的隐藏线都显示出来，一个个隐藏太麻烦了，有个两办法可以完成。

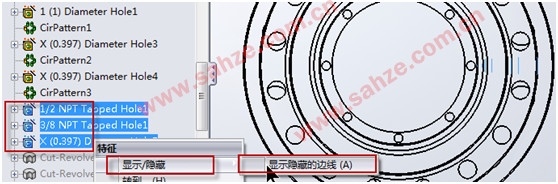

方法1：当前视图中参考模型的异形孔特征，右键显示隐藏的边线。这种方法恢复起来稍微麻烦，建议用第二种；如果不需要恢复不显示，就可以用这一种方法。

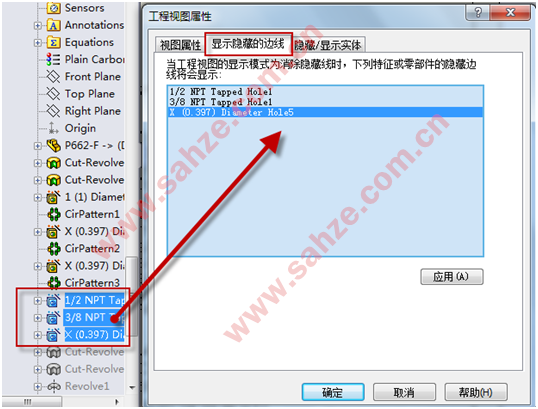

方法2：也可以在视图属性中选择这些特征（这种方法可以恢复不显示）：
