[R角] 这样的异型双斜度接r怎么做..求助大师

 荐 [复制链接]
发表于 2015-7-26 03:05:01 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

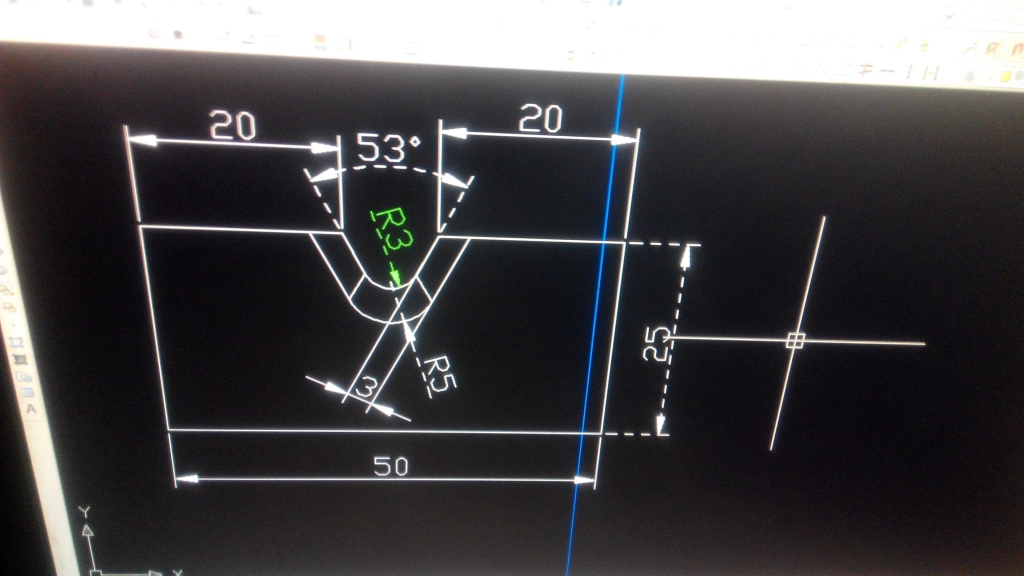

图一： IMG_20150724_140442.jpg ; \" h/ ^3 ~( R0 a3 W+ P9 w
这个是相同斜度接r，
/ M6 ]' C' r$ p& a1 e- \+ ~我的想法是这样的，，1.砂轮两边先修53度，，然后接的r是这么算的：最大圆弧r5*cos（俩圆弧之间的角度）最后就是正选台摆一个（俩圆弧之间的角度）开是磨
" G/ ^2 N- z1 K% u" Q+ }! E' m
) }7 }' n2 H- u  |% E+ u( ^9 I第二个想法是：把它当作单一斜度复合角度所算出来的砂轮应修角度然后接.最大圆弧r5*cos（俩圆弧之间的角度）这样一个r2 D- Y: [- M( K. {7 ?0 w# n' v
% s3 @; ]) A3 Z3 _$ a4 z
可能小弟的想法是错误的。。。还请各位大师解惑* g- m3 W8 b# b1 L+ c. @* o
: e* O9 m2 @& `# b7 v+ i9 _! d

6 X; Z' E/ _) l. @1 _. T( z- Y: h! a) q1 Q+ V3 T  u
                                                          以上是一种相同复合斜度接r接下来这个我一点头都没有
* s* ]( ^& b1 @3 F1 f) n5 f- W" O+ j% |

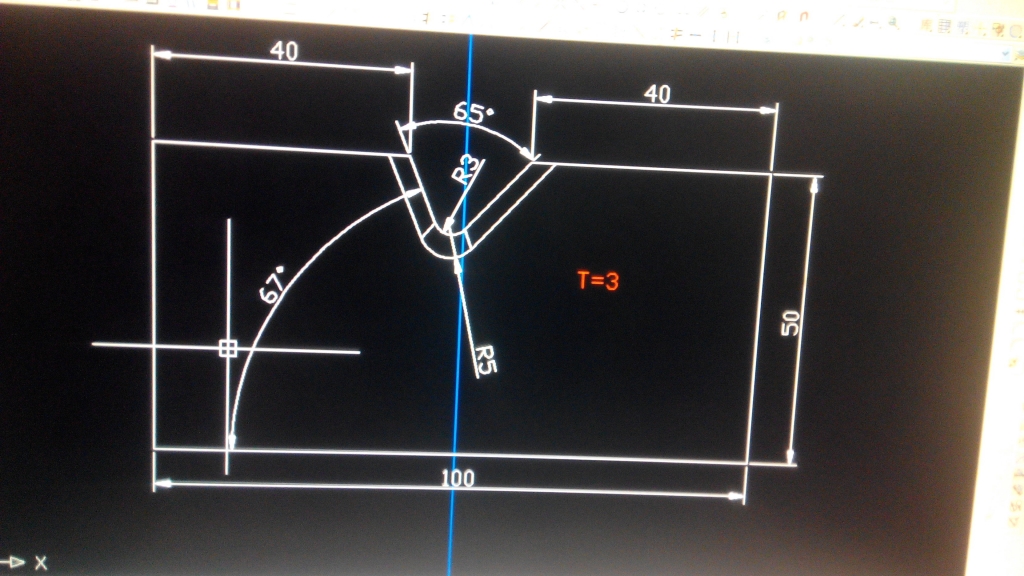

% p4 |2 W0 h' \( X5 b0 W+ {: @图二 IMG_20150724_193038.jpg % H* @+ {  w1 o2 m5 k& M  J

1 S9 g3 \. D) X. V; x1 P' f呵呵，，，，，这个是小弟CAD画的。。拍的不怎么美观。。。图不清楚或者数据没标请谅解
- T( n" b1 N+ x& r
+ Z  o/ Z* H  F
) f& {+ Y1 _8 Q# j求大师解惑( l1 w1 s! R- @: s) ~, _, M+ t7 V0 ^
求大师解惑6 R+ s4 [" ^9 a; O
回复

使用道具 举报

 楼主| 发表于 2015-7-26 20:17:31 | 显示全部楼层
gzb860421 发表于 2015-7-26 09:34! g/ [  X) v$ v
第一张图纸厚度如果是T=3，正弦台将零件摆65.95.砂轮单边打39.26.应该没有错。R角我是真的纠结了，弄不懂了 ...

6 ]# b6 p2 n- i; f: A) u" H1 ?呵呵呵，，谢谢师傅，，我也有这样想过。。还是根据狂人师傅发的一个复合角度做法想的。。。但是感觉好像不对。。。。。。我图一那个修r公式是对的。。。就是不知道如何联系起来。。。少一个切入点$ @. G/ H( L* ]/ z
回复 支持 反对

使用道具 举报

发表于 2015-7-26 09:34:49 | 显示全部楼层
本帖最后由 gzb860421 于 2015-7-26 09:37 编辑
1 X& I0 t& D0 j7 _& ~0 A, @* L+ U( P6 \! o- q3 F0 ]& J/ Q
第一张图纸厚度如果是T=3，正弦台将零件摆65.95.砂轮单边打39.26.应该没有错。R角我是真的纠结了，弄不懂了。验证出来如果准。下图也可以推个公式出来

点评

即无止境
呵呵呵，，谢谢师傅，，我也有这样想过。。还是根据狂人师傅发的一个复合角度做法想的。。。但是感觉好像不对。。。。。。我图一那个修r公式是对的。。。就是不知道如何联系起来。。。少一个切入点  详情 回复 发表于 2015-7-26 20:17
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-10-17 19:39:15 | 显示全部楼层
xiaozhou 发表于 2015-10-15 12:19, n9 J* q) q4 J7 _, W, j) ~
砂轮角度修错了吧，应该是26.5度啊，怎么是53度呢

, g. m. i7 u# A+ o- d# S+ q" V2 m# ~4 `大哥，，我说的是两边斜度和. w# ?9 o1 t% D; H+ W1 X
回复 支持 反对

使用道具 举报

发表于 2015-7-26 21:03:03 | 显示全部楼层
一个成型砂轮搞定，论坛有发帖。去搜索。步聚都有，
回复 支持 反对

使用道具 举报

发表于 2015-7-27 06:51:36 | 显示全部楼层
你用CAD正常画好…再旋转一下工件角度…或你会三维立体更好…或你找个人来帮你画画…挺快的这个图…旋转你就知道了…如果你用r*cos角度只会变小…而视图旋转之后r变得是不规范的圆…r角变大了…你试一下…) I/ M3 n/ r/ f; H, G8 B) }8 ?
回复 支持 反对

使用道具 举报

发表于 2015-7-28 04:49:23 | 显示全部楼层
即无止境 发表于 2015-7-26 20:17
, Y! H1 ?1 t( B! E/ v% y  D

登录/注册后可看大图
/ ~# k) b% i) C
呵呵呵，，谢谢师傅，，我也有这样想过。。还是根据狂人师傅发的一个复合角度做法想的。。。但是感觉好像 ...
8 ]( c! `$ _  K- I5 T
你那个公式是算角度变化多少…而不是算r角大小～你再想想是不是？？？

, @3 q2 R9 g; v9 R7 K$ W
登录/注册后可看大图

. `- n6 }1 F+ Q# O2 j: q
登录/注册后可看大图
- `# C* h1 {2 q$ T

登录/注册后可看大图
: M  z' [# L- @9 z

登录/注册后可看大图

+ O9 G- a8 N! v. u* r* d
回复 支持 反对

使用道具 举报

xiaozhou
发表于 2015-10-15 12:19:17 | 显示全部楼层
砂轮角度修错了吧，应该是26.5度啊，怎么是53度呢

点评

即无止境
大哥，，我说的是两边斜度和  详情 回复 发表于 2015-10-17 19:39
回复 支持 反对

使用道具 举报

weige
发表于 2015-10-17 21:13:09 来自手机 | 显示全部楼层
即无止境 发表于 2015-10-17 19:39
/ o8 l8 `" `" F% d6 \$ Y# j0 @大哥，，我说的是两边斜度和

+ \3 G# z. ^+ r; i/ [6 I) Y: z9 ?! z兄弟工件中的R 做出来了吗
来自: 微社区

点评

即无止境
木有。。有点头绪，，没时间验证  详情 回复 发表于 2015-10-22 19:32
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-10-22 19:32:34 | 显示全部楼层
weige 发表于 2015-10-17 21:13
+ X* O0 @: T& F: b  I兄弟工件中的R 做出来了吗
- l) W4 r: g! b+ c) a
木有。。有点头绪，，没时间验证
回复 支持 反对

使用道具 举报

weige
发表于 2015-10-23 21:07:23 来自手机 | 显示全部楼层
即无止境 发表于 2015-10-22 19:32+ _& ~; o8 x: Y2 U) `( D
木有。。有点头绪，，没时间验证

& h' w- M* m4 E2 Q) p/ M能讲讲吗，这种圆锥的加工方法？
来自: 微社区
回复 支持 反对

使用道具 举报

weige
发表于 2015-10-23 21:09:40 来自手机 | 显示全部楼层
即无止境 发表于 2015-10-22 19:327 F8 }# T) k! {$ h( `/ a
木有。。有点头绪，，没时间验证
; `1 `8 e, h$ r( _
这种R修一个砂轮加工不出来吧？
来自: 微社区
回复 支持 反对

使用道具 举报

发表于 2016-3-31 21:17:36 | 显示全部楼层
只能做到近似，
回复 支持 反对

使用道具 举报

发表于 2016-3-31 22:26:18 | 显示全部楼层
弱弱的冒个泡！
回复 支持 反对

使用道具 举报

发表于 2019-5-8 10:53:05 | 显示全部楼层
感觉看了上面的楼，有点越看越萌，
回复 支持 反对

使用道具 举报
