双斜度，单个好搞但量有点多

juqi1020 · 发表于 2015-11-4 21:30:43

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

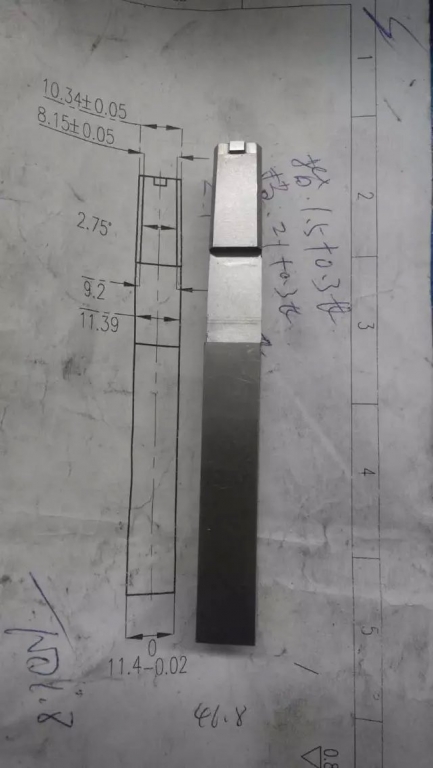

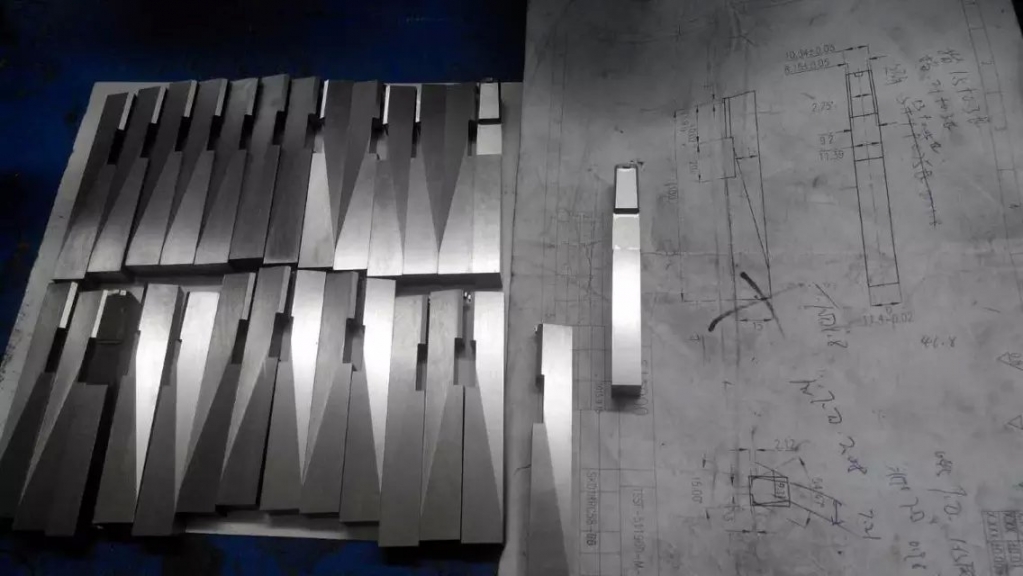

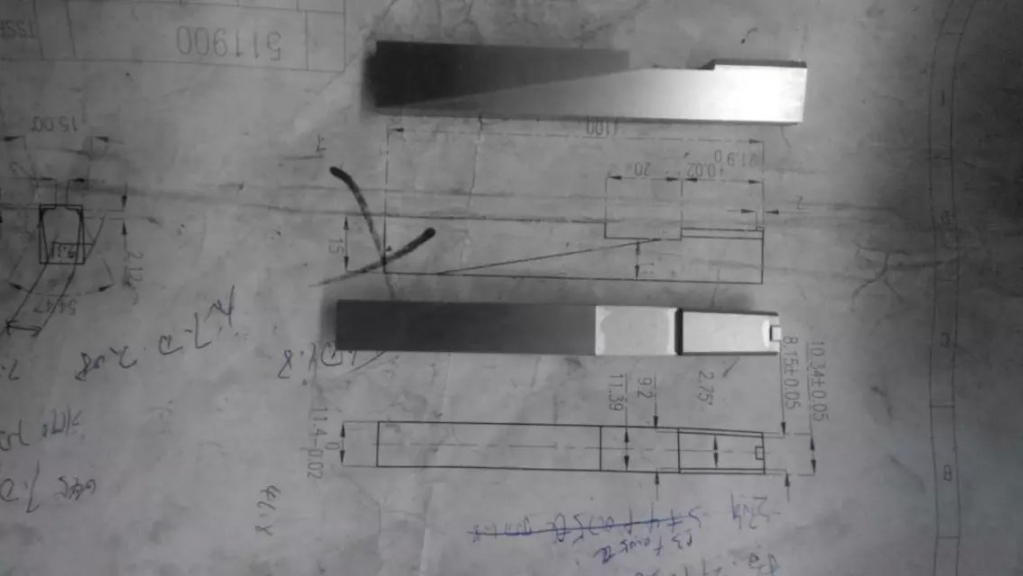

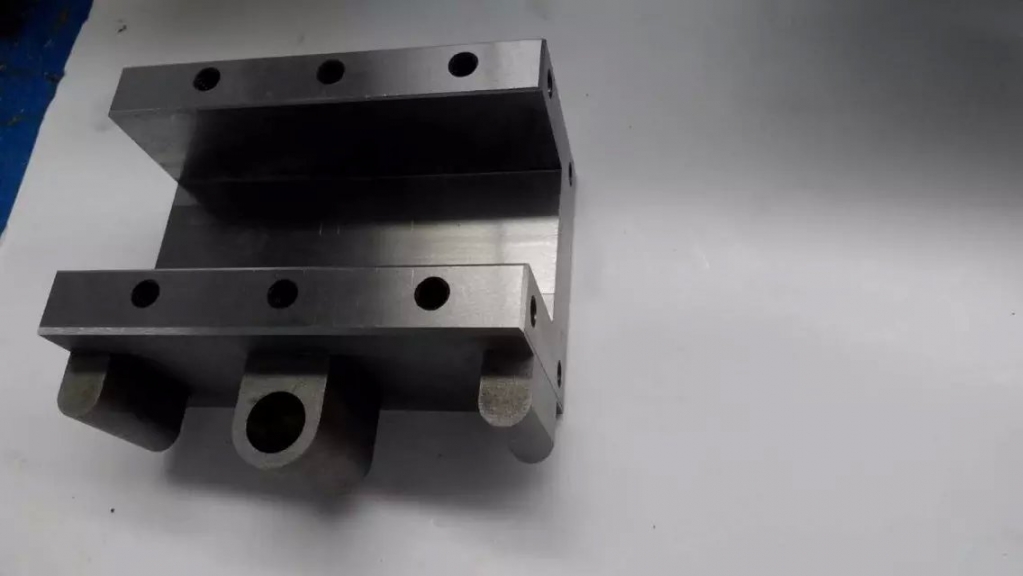

以前接的活工件上四个双斜度，几个样品好搞，单向冲子机，正玄台加正玄钳成功做出了样品，现在来了大批量订单，量有点多，大小不一（11.4-30）MM

登录/注册后可看大图

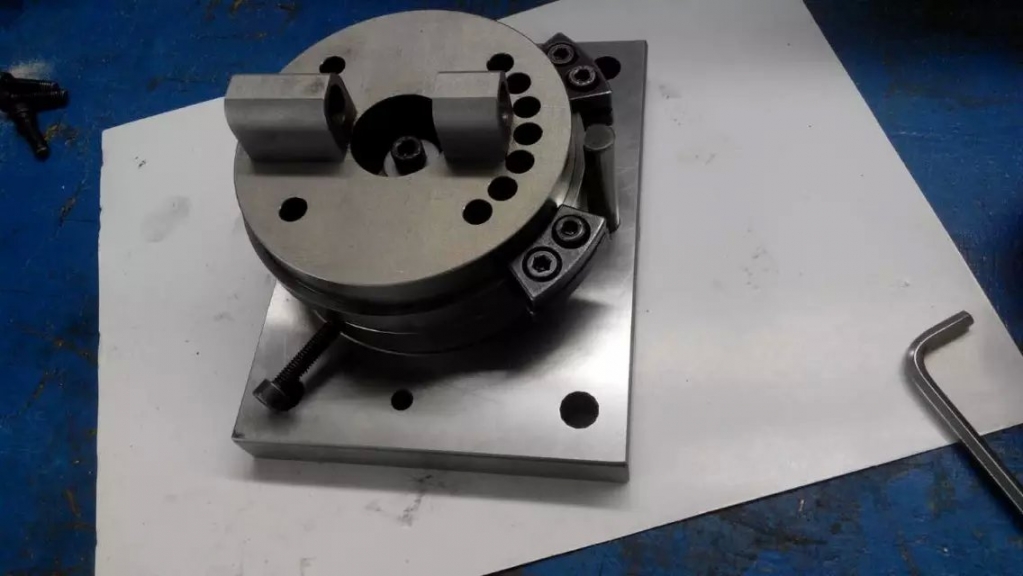

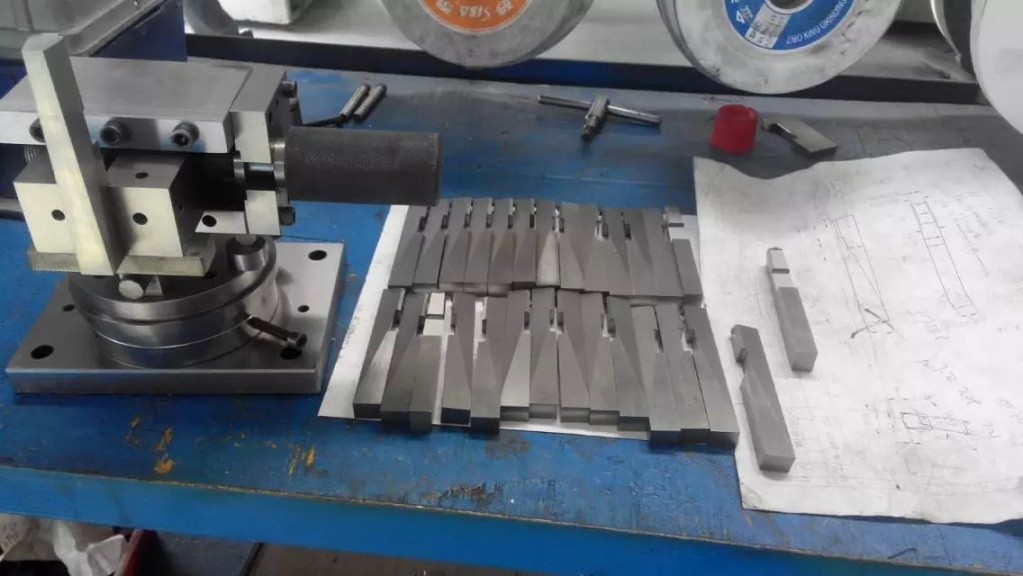

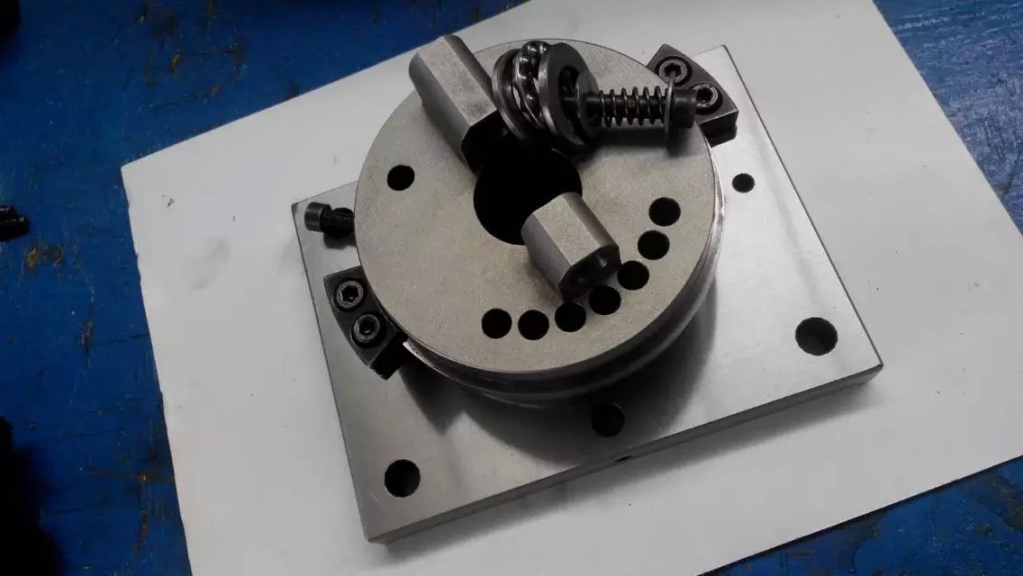

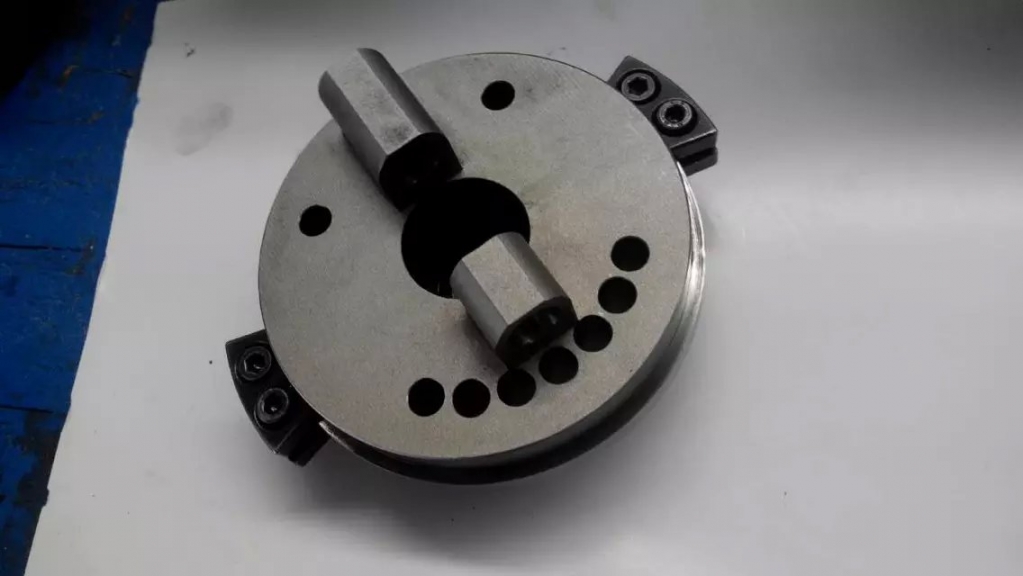

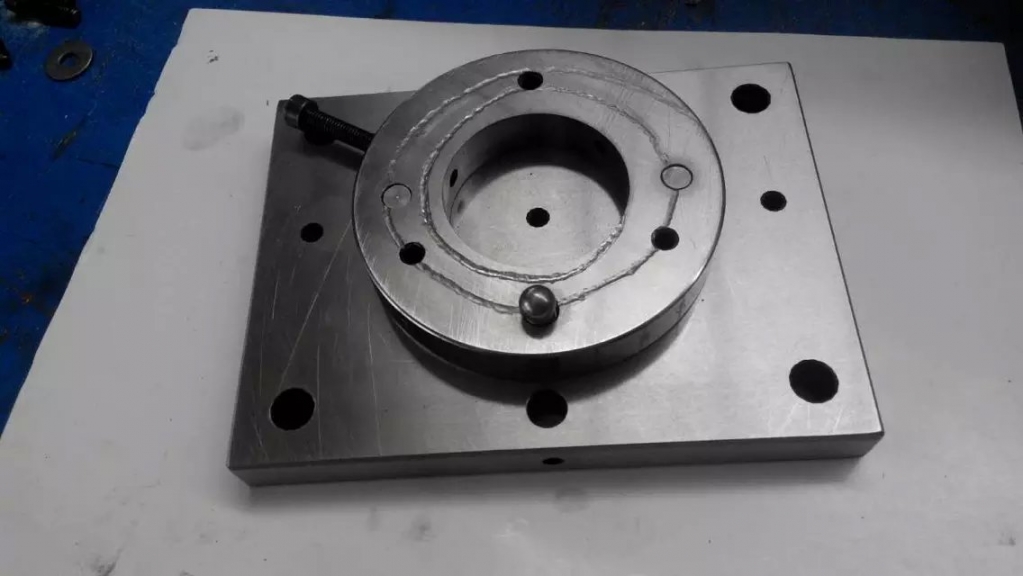

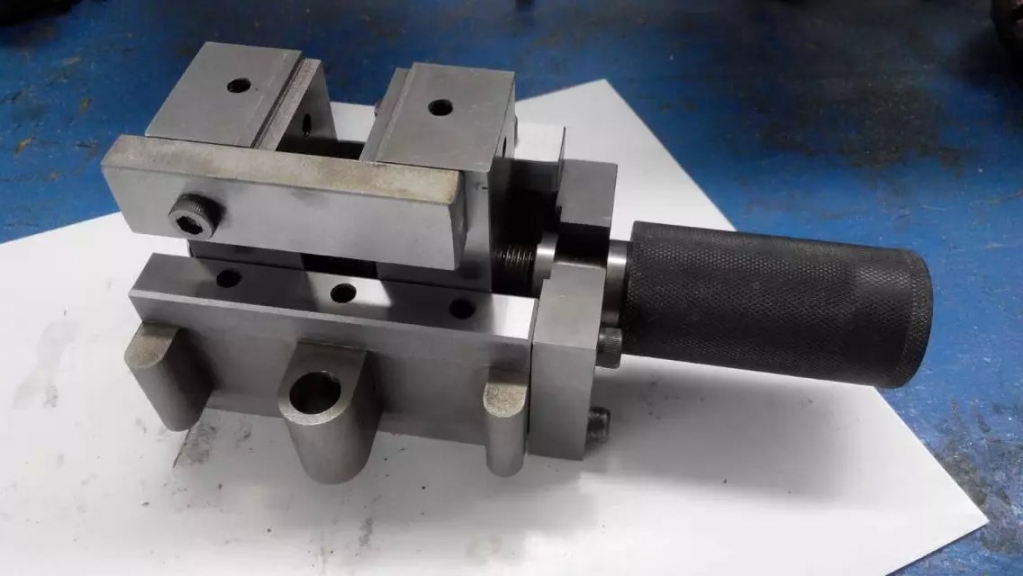

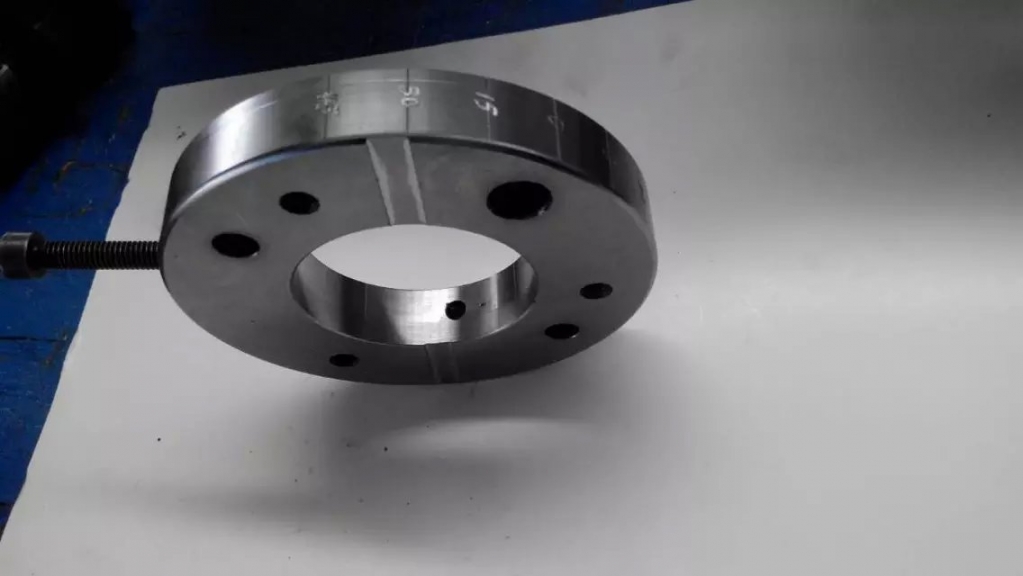

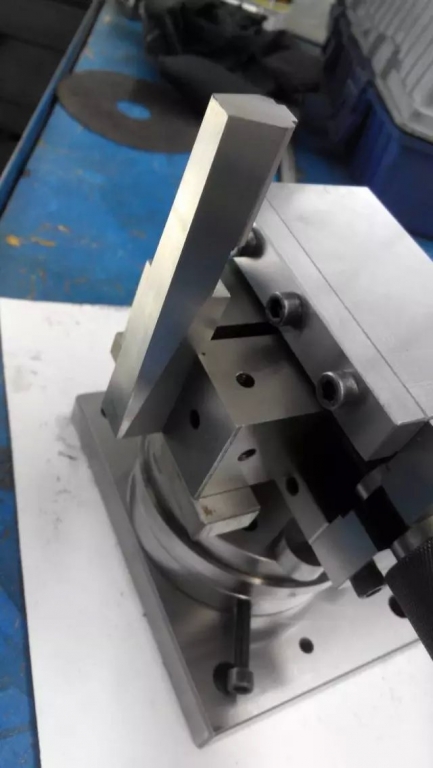

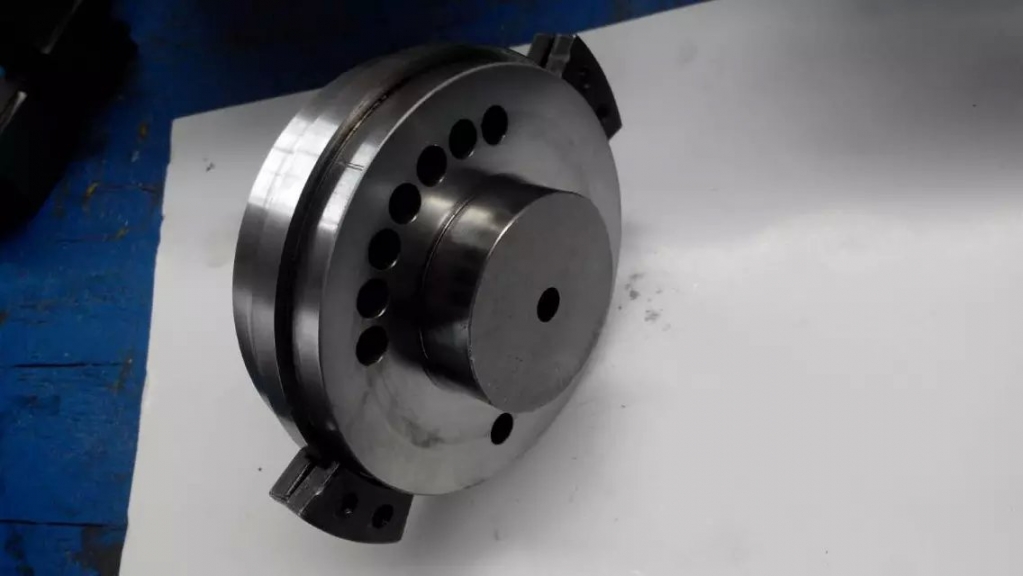

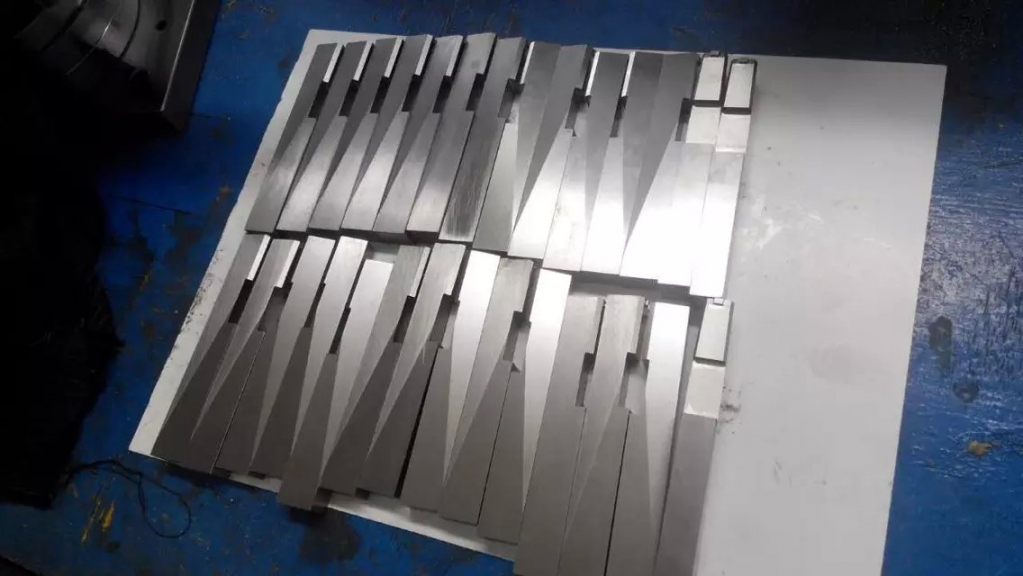

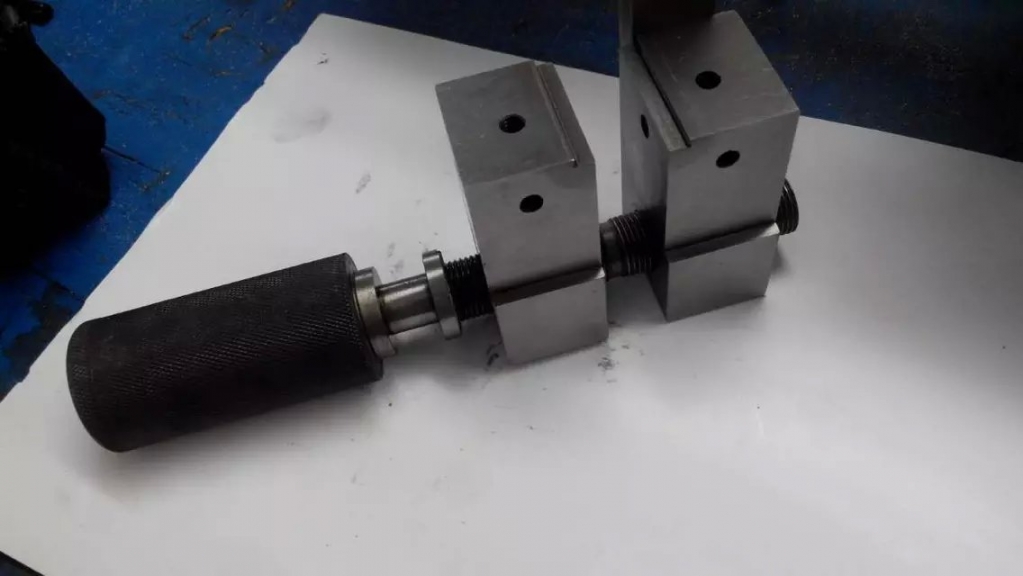

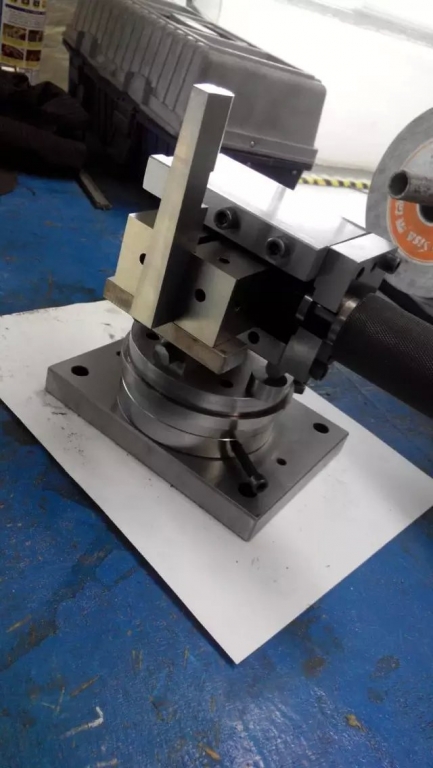

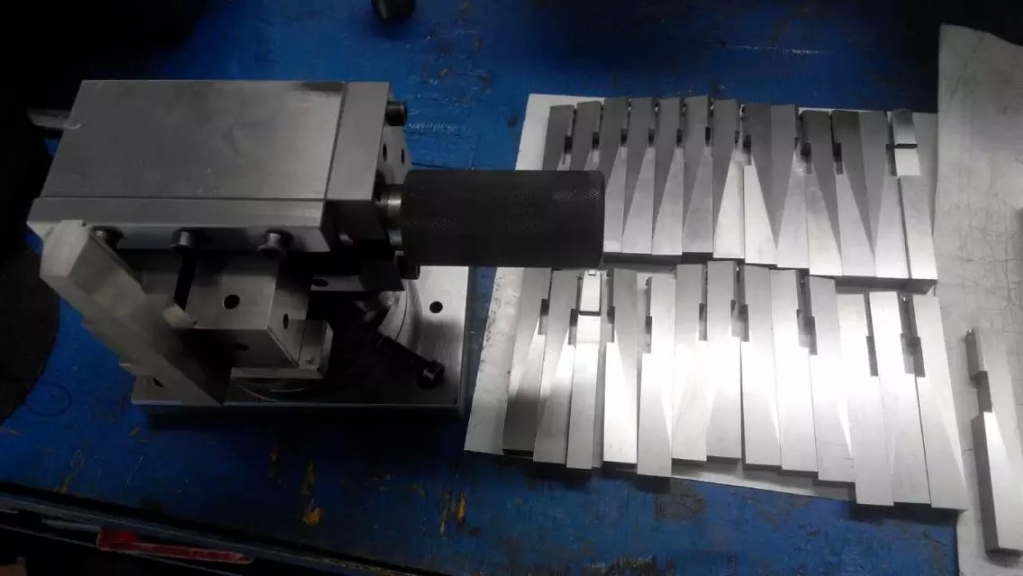

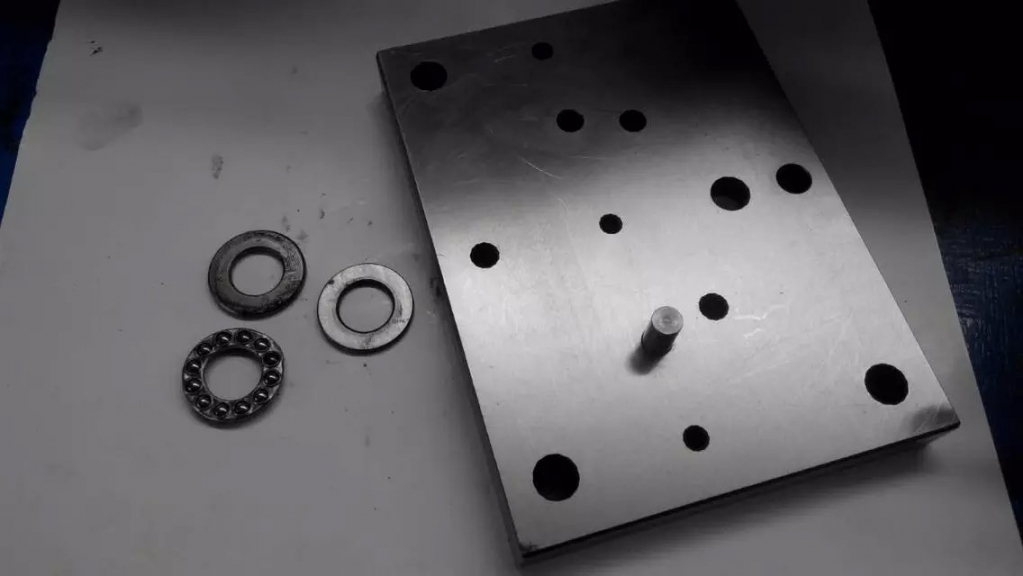

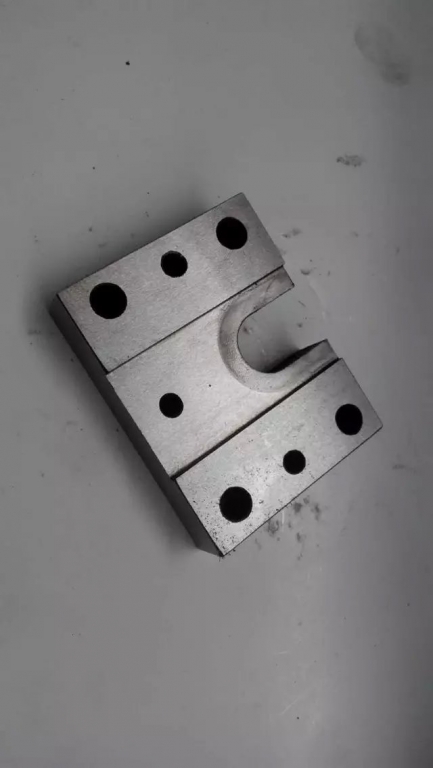

尤其是后面斜度要搞掉3MM，工件SKD11，硬度在HRC60左右，手底下只有白刚玉60#，摇的手都起了泡，合着一小时才出一个，最后不得已，自己花两天做了套工装，调整好之后把问题丢给了线切割工作量大大减轻，
psb 4.jpg

soseen · 发表于 2015-11-5 09:03:25

人才

魔界幽灵 · 发表于 2015-11-5 14:59:17

磨界缺少你这样的。前途无量

虹山工具 · 发表于 2015-11-7 01:35:08

朋友：你的夹具太复杂了，而且也只能一次加工一个工件，此加工斜面从视图上讲属于一般位置平面，以它的底面和两边的垂直面夹持定位，只要用万能角度定位精密虎钳，两次用正弦台分别从X、Y 两个坐标轴算好调好角度，然后就能磨了，不用做工装的，但此一般位置斜面只能一次装卡加工一个，无法批量装卡！！！

juqi1020 · 发表于 2015-11-7 20:10:58

虹山工具发表于 2015-11-7 01:35 K+ O. L; p+ |. y! G7 b
朋友：你的夹具太复杂了，而且也只能一次加工一个工件，此加工斜面从视图上讲属于一般位置平面，以它的底面 ...

谢谢你的讲解，做这个工装主要是减少磨量，SKD11淬火料割的外型，手动搞掉3MM确实太累人了，现在也正在考虑做个适用大批量生产的工装

虹山工具 · 发表于 2015-11-7 22:47:03

juqi1020 发表于 2015-11-7 20:10
7 s* s3 J. m2 l7 x' G谢谢你的讲解，做这个工装主要是减少磨量，SKD11淬火料割的外型，手动搞掉3MM确实太累人了，现在也正在考 ...

此平面有3mm的余量？说明工艺有缺陷，此工件是模具，硬度较高，此平面要用好的平面磨床才能保持精度，应该在热处理硬化处理前由铣工削除大部分余量，同时热处理注意控制热变形，给平面磨的余量合适控制在0.5mm内的，最高效的方法是改进磨削前的金属切削工艺，我原来在顶级企业专门做过大量各类工装模具，看你做此功能的工装，花的功夫太大了，不如加强磨削前的切削工艺啊，事半功倍不是更好吗，好磨工得有好的工艺规划力才好啊！！

juqi1020 · 发表于 2015-11-8 22:07:10

虹山工具发表于 2015-11-7 22:476 H1 E! a6 I2 \: p5 [. V
此平面有3mm的余量？说明工艺有缺陷，此工件是模具，硬度较高，此平面要用好的平面磨床才能保持精度，应 ...

可以试一下，没有最好只有更好

zazagogo · 发表于 2015-11-21 10:04:27

此工装设计理念很不错，也很趋于实践，我觉得很不错，而且这个工装不止局限于这个零件，我看了下，适当再改进，可以用于光曲磨做夹具也可以，所以是个不错的设计，干这个活有这个应该很好了，你是模具上的压弯冲头，其实量不会非常大的

running · 发表于 2015-12-15 23:35:12

支持原创。。

欧缪无压力 · 发表于 2016-2-1 00:50:46

楼主做领导，员工真幸福，线割去余量很好，只是批量化平面磨床生产由于楼主是从设计转现场管理还需时间来累积经验。根据图中一类工件的共同特性来设计工装，适当留工艺脚。利用工装来延伸工人和机器的能力会让加工生产效率和成本都会有突破！

吸血鬼 · 发表于 2018-2-24 22:48:11

哈哈，做的好漂亮
佩服
路过顶顶
