大师们帮看看这个槽该怎么磨

juqi1020 · 发表于 2015-11-9 18:30:29

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

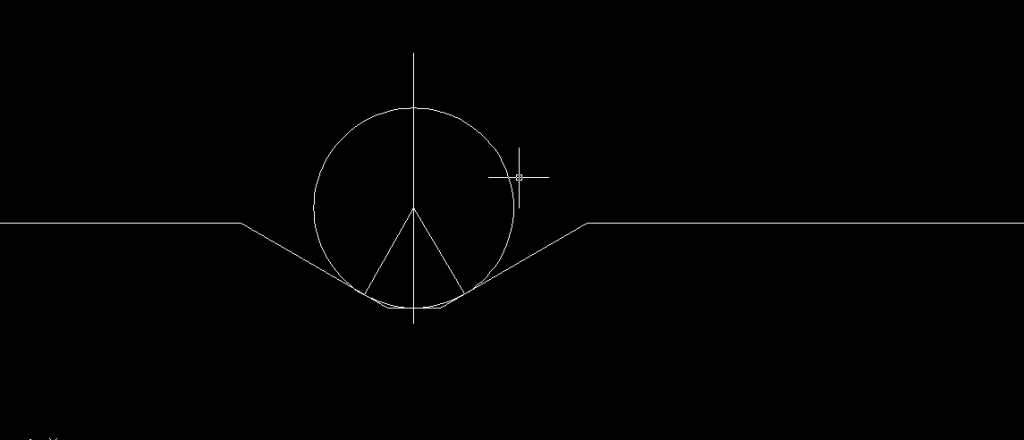

在120度的槽上放@20的轴要三点接触，磨得时候修砂轮的艺该怎么做才能保证精度，

1

zazagogo · 发表于 2015-11-12 08:21:43

既然是轴的三个接触点，那就是底面两个圆角不用太清角，我的做法是先做直槽，保证深度和槽底宽度，可以适当留0.01左右，然后再打成形砂轮切120°斜面，分粗磨，精磨，最后砂轮打好一点，通过检测，同时去保证槽底和斜面，这样做的好处是不怎么伤砂轮，如果直接打了斜面砂轮切，砂轮会磨损很快，先开了槽底部会起到排削的作用，切起来砂轮声音会小很多

hhd160 · 发表于 2015-11-9 20:58:19

把V槽底部两个焦点打准，直接干就是了

419146173 · 发表于 2015-11-10 06:35:00

CAD或你自己计算准了的底部数据再加上楼上说你要打准就可以了……

虹山工具 · 发表于 2015-11-10 20:17:23

朋友：
此工件据电子图看，没有形位公差要求，就容易多了，磨削前的切削工序要控制好形状和余量，把磨削余量控制小于0.5mm左右。
1、可以直接把砂轮的圆周面打成120度的两边加中间平的形状直接用成型磨法直接磨出来，要分粗、精磨，精磨前留0.05-0.1mm再次修整好砂轮修整保证形状和粗糙度，注意砂轮最好选择单晶的CBN砂轮较好。
2、砂轮修整用角度修整器，砂轮圆周截面的直角边和斜边的夹角是150度，有两个夹角边，用万能角度尺测量保证角度。
3、120度的槽主要控制角度和槽的深度，但图纸没有形位公差要求就简单多了。

虹山工具 · 发表于 2015-11-10 20:20:05

虹山工具发表于 2015-11-10 20:17# w; Z: F, E/ Q# B9 }; B
朋友：. Q8 W+ ]( g; v( W3 J( j
此工件据电子图看，没有形位公差要求，就容易多了，磨削前的切削工序要控制好形状和余量，把磨削余 ...

4、注意控制槽底直面的宽度。

北二外圆磨 · 发表于 2015-11-26 17:19:04

从理论上讲可以计算出砂轮截型然后一次成型磨削，但实际上是不可能一次就能让三点同时接触上的，磨完后需要修整槽宽，直到三点接触上为止

磨星 · 发表于 2015-12-9 11:45:34

路过学习学习

yhyhwlwl · 发表于 2016-3-31 21:10:24

注意控制槽底直面的宽度注意控制槽底直面的宽度。。

吸血鬼 · 发表于 2018-2-24 21:42:53

路过路过
