MK7675调试过程

cuidongdong · 发表于 2016-4-11 21:55:19

您需要登录才可以下载或查看，没有账号？注册会员

×

设备是石家庄的MK7675双端面磨，主要磨轴承套圈！工艺要求平行差2UM内，公差-22——-36UM

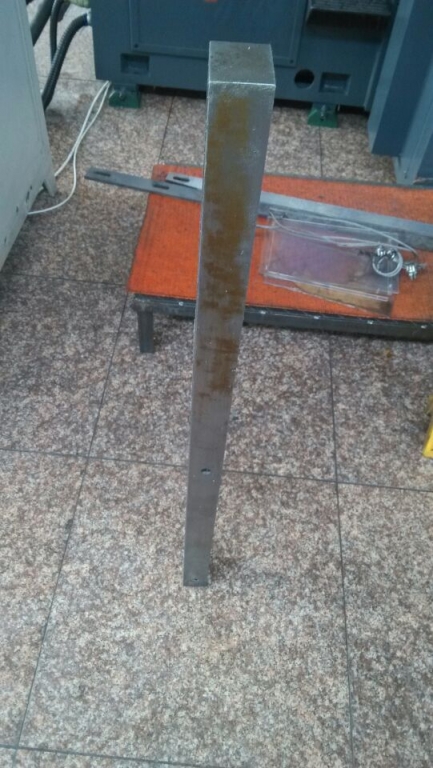

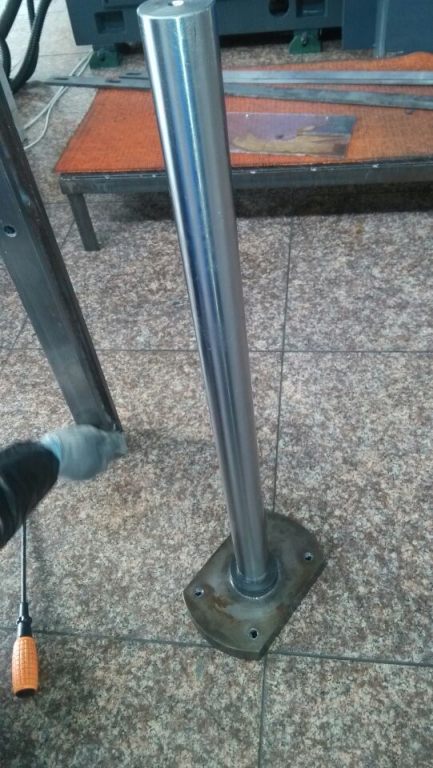

上面为调机工具！

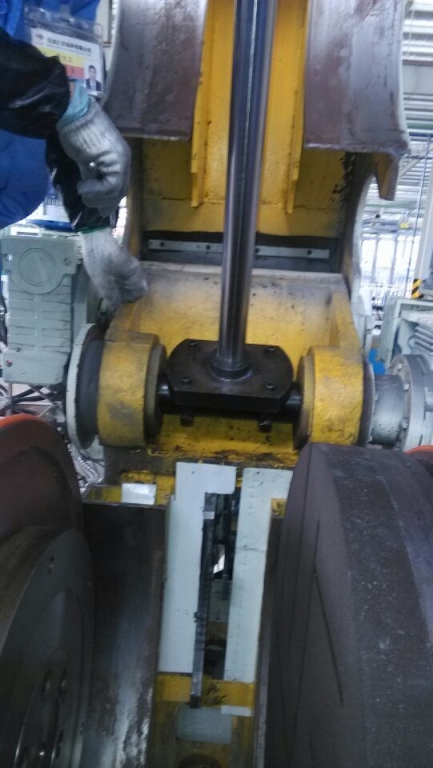

首先，卸下砂轮修整臂，并装上图一的工具，如下图 QQ图片20160411195657.jpg

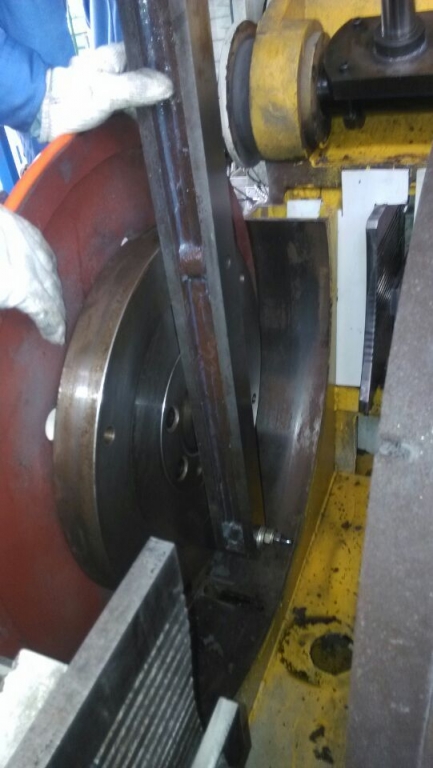

其次，把图二工具装主磨头上，如下图 QQ图片20160411195500.jpg

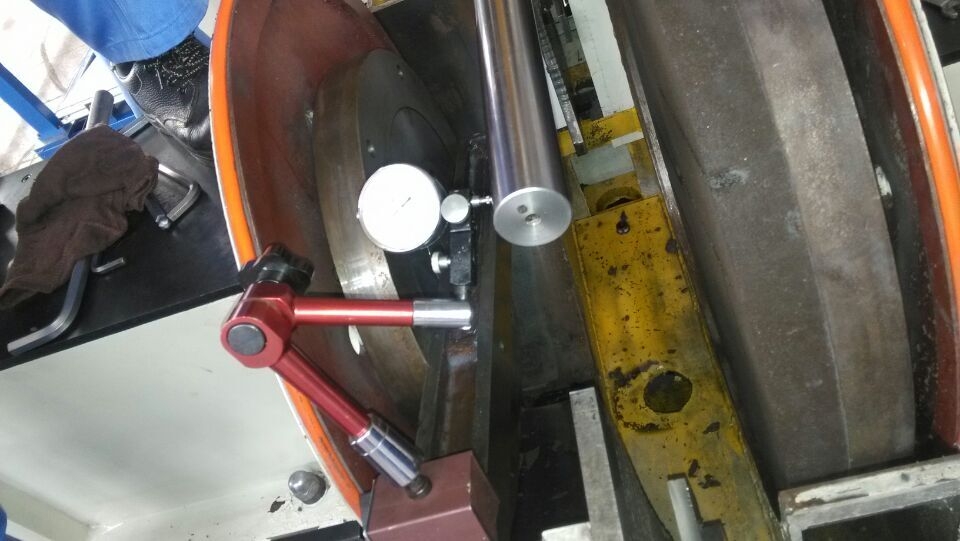

如下图装上磁性表座和千分表，就可以打出主磨头水平角度，要求水平角度为零或接近！ QQ图片20160411195535.jpg

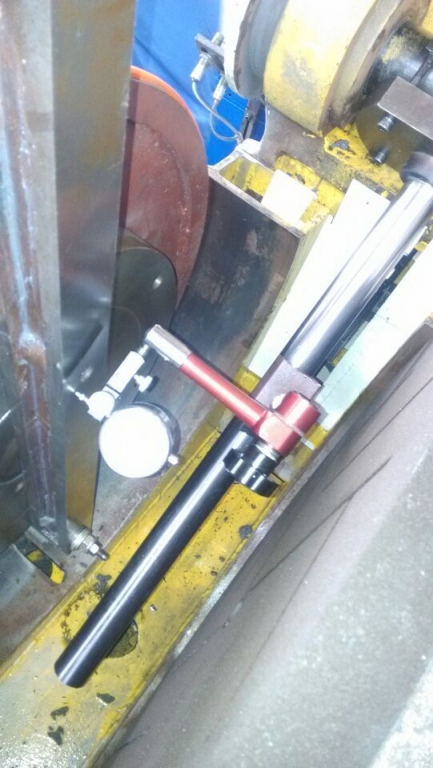

如下图可以打出其垂直角度，同样为零或接近！ QQ图片20160411195546.jpg

好，主磨头调试好后可以用类似方法打出副磨头角度，一般使它与主磨头垂直平行，水平进口比出口小2到3丝就OK了！有经验的师傅可以直接用工件赛出来角度.......
大致就是这样了，然后可根据实际情况微调下就好了，欢迎大神拍砖！共同学习，共同进步！

fanwei9921 · 发表于 2016-4-12 22:35:40

圆头校棒时间久了会不会变形啊，谢谢分享经验，顺便问下乳山双端面水平角度怎么找

cuidongdong · 发表于 2016-4-12 23:38:52

fanwei9921 发表于 2016-4-12 22:35( x1 A0 I' t" }6 y
圆头校棒时间久了会不会变形啊，谢谢分享经验，顺便问下乳山双端面水平角度怎么找

呵呵，端面磨我是新手！正在学习中！时间久了，或者是发生过磕碰它肯定是会多少变形的！至于你所说的应该是修整臂随着磨头一起移动的类型机床吧？我想可以找一块较长的平面度较高的靠板，然后借助前后侧挡板来把磨头水平角度大致靠出来！呵呵，一点愚见，不知可行否？
来自: 微社区

虹山工具 · 发表于 2016-4-28 18:58:47

cuidongdong 发表于 2016-4-12 23:38( n+ m8 |6 i2 R, d7 f
呵呵，端面磨我是新手！正在学习中！时间久了，或者是发生过磕碰它肯定是会多少变形的！至于你所说的应该 ...

双端面的调节关键是两端面砂轮平面的角度，注意是三维空间的，但无法直接测量，要靠用平尺靠在砂轮平面上看夹角判断砂轮端面的锥角，双端面砂轮通常是带微量锥度角的，磨滚子锥角更大，轴承套圈较小，搞清就好调了否则麻烦死，调死人！！

li44312183 · 发表于 2016-7-9 09:31:48

15136057700加我微信

forest_orc · 发表于 2016-7-14 16:07:19

大哥，这是直通的吗？进口比出口小0.02---0.03？那这不是产品一进旋转的砂轮就全部的磨削量都被进口端所承受了？这样不会把床子搞坏？

snliea1 · 发表于 2016-7-29 10:20:22

学习了，很好的生产资料！
