宽槽薄柱子0.18*4

    [复制链接]
发表于 2009-11-26 01:02:35 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

x
如果有人问我
* w2 z, O2 v$ r" `+ b. h/ N4 M降曹什么最难
- ]( t( O$ \  D( Y7 e. o& K9 d" k' f恐怕就是深的宽槽薄柱子啦
) c8 z4 a; P# {8 f4 a1 g1 u我所知道的人里2 ~) h: Z/ L' \5 L* T( C. P
能真正靠控制热和力的技术把槽正正规规切出来的人
/ _) g  z! y+ C+ G9 T0 p4 ~真的很少很少
7 K' b) f9 v0 l, _: Y: E1 E当中包括很多大师傅也不例外+ ^2 j- {! p, Z& u
我很多朋友打砂轮厉害5 J. }5 Z6 Y+ L5 z1 o8 |7 L- W
切槽也厉害& A; ?3 `$ ?, K2 ^& G7 D1 g
就怕深宽槽薄柱子
% h8 X6 h5 x1 X! e- g4 ?- j9 w0 }砂轮很简单  j/ U7 T2 e% k# t5 Z1 i: b
谁都能修的很好; ~. s) j5 Z- A5 X

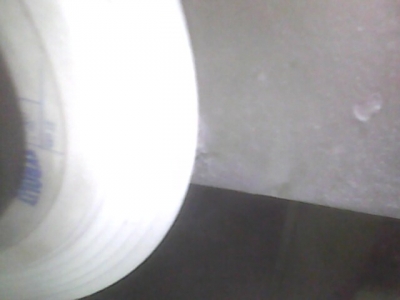

如图4 f, o+ L6 r1 S- D# Y8 R  \
0.42的砂轮# T& T- i; r5 j: K7 h
0.18的柱子) E: B# X+ y" c4 U( B( s: o0 `( L
深4: Y5 @* r) \6 W+ \5 }' x2 b4 p2 @8 B+ s
每个工件槽部分有四五个毫米宽8 I5 {) Y8 `: y' z( s" ?" m5 {
26根柱子& x  i9 R0 \* q4 O
工件数有二三十个就是一磁台
" o# Q3 L3 f- ]* k这个工件我是客串帮朋友做的
/ I9 A+ p5 w4 D) U* v' V+ n; K他已经外发共六家都没有做好* S4 @5 B( Y% _6 U5 D
只有一家做到头部只有一点点喇叭口的( K, z( K, l$ o2 Z) M
这工件一看不难1 O# j0 ?# v5 {3 A4 M" _, L
其实难度在于
3 z* Z  |- q' g6 j上面是薄柱子上切槽
' [1 ^" e3 ~5 L弹刀和断柱子. _) c4 m. O9 a' C7 d- z7 T
中间是混合体
- x( A9 [) T0 ^1 o  b0 {8 _" b5 b% t变形容易不一致容易错开性变形
) j" ]. E' X$ ?: t最难在最下面有一个多毫米实心槽& P% c4 {2 C. ~( N( J2 {1 b/ A
他们都是切第三段时候报废的6 Q5 h6 B+ a# r. [: X
其实我的眼光看到的# U' {+ G) h; n. c
是第二段他们就没做好就导致第三断更严重. Z) q  I7 f9 u% I1 M& l
光一看没那什么难度- k6 U( Y; ?' }/ I8 s; \
我做拉以后才发现
3 m9 e* G) y7 {; S比之前那个0.4的槽0.2的柱子6毫米深每个厚1.2的要难很多很多& z- {; g5 @3 J4 _) P8 t

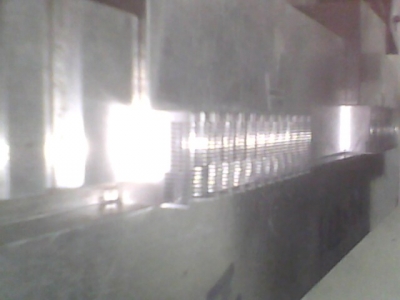

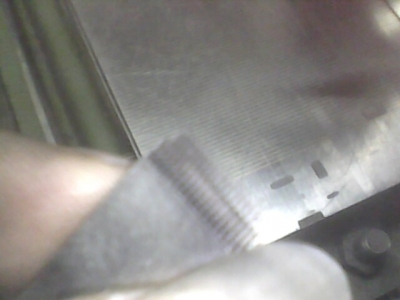

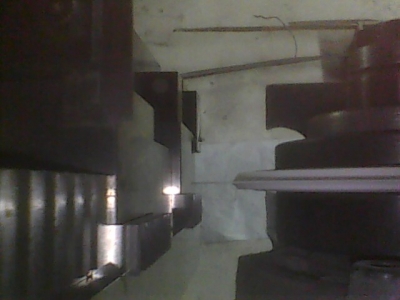

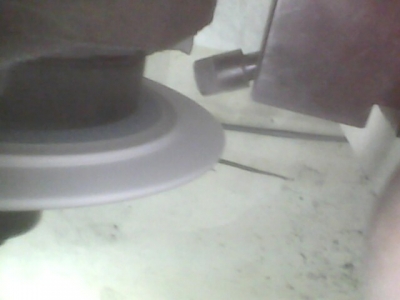

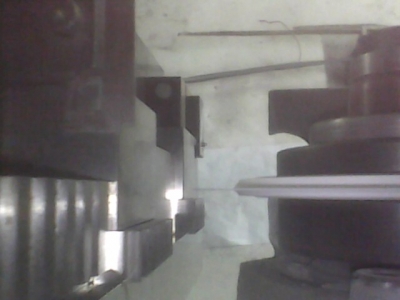

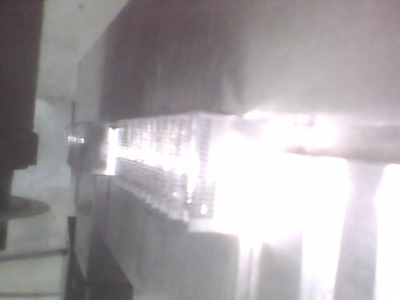

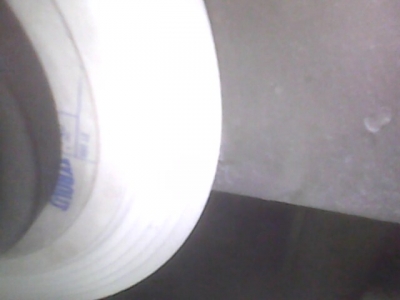

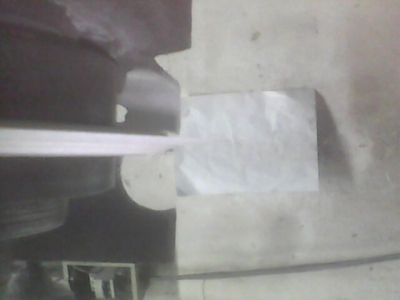

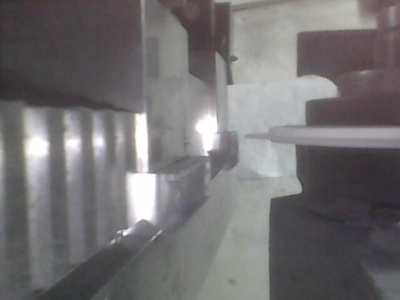

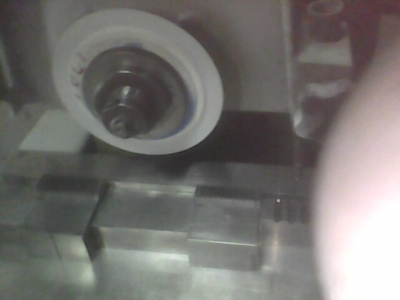

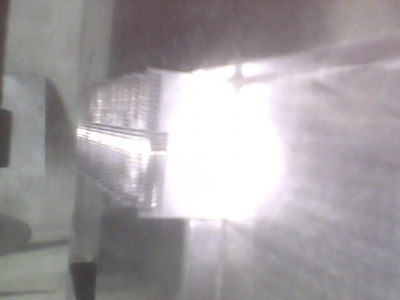

上图给大家看吧% |) @2 m4 \: `9 @# V
我工件最终结果是槽上面0.42，槽根部0.417，只有边上一个柱子变形0.005（当时还大意啦一下，呵呵）
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

发表于 2018-2-23 22:50:01 | 显示全部楼层
佩服呀
回复 支持 反对

使用道具 举报

发表于 2017-2-27 20:43:25 | 显示全部楼层
１１１１１１１１１１１１
回复 支持 反对

使用道具 举报

发表于 2021-11-18 18:39:32 | 显示全部楼层
本人来学习的，技术真好
回复 支持 反对

使用道具 举报

思索
发表于 2009-11-26 01:11:12 | 显示全部楼层
好东西…
# p7 y: b; {' \' z8 I狂人老弟，你太辛苦了…
% s6 j  `) G( S1 [好多东西都是很晚才上传的…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 01:27:45 | 显示全部楼层
这工件中间有柱子
: O9 k6 l. n* A; i8 d3 f不能采用跳刀后变形搬柱子回来的方法切的
2 m$ u: q2 k  Y5 L3 M  L8 b只能是用切出来就控制不变形才可以
回复 支持 反对

使用道具 举报

发表于 2009-11-26 16:15:46 | 显示全部楼层
听的有道理!特别是最下面的实心很容易把柱子搞变形!转速也很重要
回复 支持 反对

使用道具 举报

发表于 2009-11-26 19:38:00 | 显示全部楼层
把磨床学精真是不容易，工件层出不穷，但技术可以传真情啊
回复 支持 反对

使用道具 举报

黑手
发表于 2009-11-26 19:42:48 | 显示全部楼层
请问楼主，在加工时第一步能不能先做实心槽后切齿，请教了
回复 支持 反对

使用道具 举报

发表于 2009-11-27 18:00:36 | 显示全部楼层
狂人该考虑出书了 。   :P
回复 支持 反对

使用道具 举报

hwf88
发表于 2009-11-27 21:21:23 | 显示全部楼层
这个我搞不定:lol
回复 支持 反对

使用道具 举报

发表于 2009-11-27 21:40:46 | 显示全部楼层
有点难度，敢问何为降槽。
回复 支持 反对

使用道具 举报

jzk
发表于 2009-11-28 00:10:20 | 显示全部楼层
最难的就是这些个小槽小柱子:L
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-28 01:38:58 | 显示全部楼层
怎精华变成求助起啦
# J( l4 S# ^( a0 k？？？  M+ Y! D( a. _' `
降槽就是修好砂轮后
  _) i1 _+ u6 `切的过程
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-28 01:44:00 | 显示全部楼层
就是要先切是实心槽后才能做宽槽薄柱子
# t' N6 ~0 {. `- x0 u' M这工件看是简单做难度很高哦9 y) I1 x* C  b- [6 K
我看着我徒弟帮我降的槽
& Y6 v% k; E0 B7 H6 M呵呵
* S4 n9 ^) |: g/ j不知道他学会没有！
回复 支持 反对

使用道具 举报

用心
发表于 2009-11-28 08:29:26 | 显示全部楼层
狂人师傅！真的太厉害了!
回复 支持 反对

使用道具 举报

技能
发表于 2009-11-28 09:43:27 | 显示全部楼层
砂轮底要保持锋利
回复 支持 反对

使用道具 举报

发表于 2009-11-29 16:27:54 | 显示全部楼层
一次降多少，，。。呵呵。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-29 19:00:25 | 显示全部楼层
没有均衡的下数规定
! V5 T, z1 Q$ z4 ~- u" N看情况而定的  q; O& a/ f5 \& g+ j) Z) I0 x
开始头部一点点大概是五个微米那样下: k& b# v1 d6 @( M3 ^2 r; C
再就一两个丝那样下
回复 支持 反对

使用道具 举报
