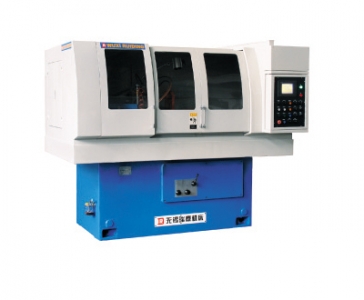

数控球面轴承内圈滚道磨床 3MK2516

fanchengfa

工件内径：80~160mm  工件宽度：80mm  工件尺寸差：40μm  工件圆度：6μm  工件粗糙度：0.6μm
4 U$ r! y: R  I) w1、本机床磨削球面滚子轴承内圈滚道，磨削工艺为同一基准面，磨削一滚道后，砂轮反装  再磨削另一滚道，从而保证滚道对称。
$ ]- [! d: f- {5 i& {2、新型的铸铁床身，经两次回火工艺，时效处理；
, Z5 v! t$ I4 @2 k- d" ?" h" L3、该机床为砂轮固定，工件进给，修整器补偿，即二轴伺服；
/ N! y. I. ?3 x7 R0 Z6 R4、工件进给方式：采用伺服电机—滚珠丝杠螺母传动；
5、修整器补偿：采用伺服电机—滚珠丝杠螺母传动；
6、修整器：圆弧式修整器，液压油缸驱动(最大的滚道的R=110mm)；
" F* O  v3 @9 A, b7 y9 P% c0 q7、上下料机构：单臂自动上下料；
; T3 s" ~8 B0 m0 |6 _1 F! v' o8、工件调速方式：交流变频调速；
" }* I5 L, |9 V) F* j" o5 {) f' y* G9、砂轮主轴：高精度、高强度的四片对称瓦动压轴承；
9 Y6 a! `  {& ?10、导轨形式：十字交叉滚柱导轨；
7 o8 V, U: S% Y4 _11、电气系统：三菱PC+位控模块，7”彩色触摸屏，背包式电箱；

研磨者

楼主是在宣传自己的 设备吗？

  n8 f! o1 \4 ], P为什么不发两个其他公司的。

fanchengfa

半宣传吧，也主要和大家共同探讨！

研磨者

半宣传吧，也主要和大家共同探讨！
fanchengfa 发表于 2009-12-10 15:51

5 t$ q, e, e' K# {
登录/注册后可看大图

) b4 v6 p1 S7 N

6 c: a  K/ Y& S; @0 o% T    请查看我给你的短信，宣传到磨床网吧  www.chmcw.com

fanchengfa

回复 4# 研磨者


. D0 g' J# W5 }, z' h0 J    没有收到啊！[s:7]

xstar264

普通精度機床!

蔚蓝天空

为何不双沟一次磨,是主轴不行吗?

famier

可以两个滚道一起磨的，就是机床的价格不一样嘛，两个滚道一起磨的画，应该是4轴的吧

刺客之吻

球轴承磨床没见过，不知和关节轴承磨床差别多大
) L7 M: W8 @' t' Y+ m" m还是双轴磨削好

delixi

我们也是两个滚道一起磨的
