楼主: 490475796

用过顶针冲子成型器的来指点下

 火.. [复制链接]
 楼主| 发表于 2010-4-7 18:53:31 | 显示全部楼层
楼上两位师傅说的多我都很有帮助,先谢谢了
发表于 2010-4-21 20:13:05 | 显示全部楼层
用铣床尾架就可以了,市场可以买到5 k0 p$ k& c8 [# u; |+ U5 Q
下面可以装定位块,中心高有几种规格100.125.150...................
5 Y8 \8 ]$ b2 g/ O$ @+ D1 L自己去选
 楼主| 发表于 2010-4-22 23:50:08 | 显示全部楼层
铣床尾架是什么样的东西,谁可以发个图来看看吗
发表于 2010-5-2 20:51:54 | 显示全部楼层
楼主,不知道你的顶针冲子成型器做好没,要是做好了,介绍一下经验。我也想做一个,底座我知道做,但是顶尖尾座还没想出来,不知道顶尖是微调的还是弹簧顶的,交流一下,
发表于 2010-5-2 21:04:14 | 显示全部楼层
回复 8# 490475796 ) `% ~5 X+ G) `0 ^3 l( R3 Y

. e  h* u5 d0 x" t+ b. g4 ?0 ]$ a- [/ @: n4 L/ X5 @
; _6 G; y/ w& i; u8 }8 ?* M& @尾座的高度你可以根据冲子的中心高自己配磨阿
发表于 2010-5-2 22:21:55 | 显示全部楼层
尾座的高度和中心高我知道怎么配磨,但是顶尖部分还想出好的方法
发表于 2010-5-2 22:52:40 | 显示全部楼层

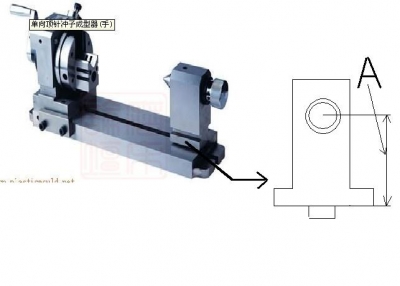

今天回头看看这个帖子1 w, _- s) r3 |: Z: r3 t2 ~
原来 是想改成这个- [4 m: \% ]5 n  U- T0 S$ I7 O6 ^, }
其实并不难吧  _7 I7 i$ q: o7 `0 D
稍微变动一下就ok啦
 楼主| 发表于 2010-5-3 00:07:56 | 显示全部楼层
我这段时间很忙还没有做这东西,难度确实不大,就是不知道顶针孔用什么打好
' I8 P# ?6 H. g9 x/ M. E6 _我想用加工中心做不知道怎么样。别说慢走丝我这边没有。还有选材料不能太硬加工中心做不了,要不易变形的
 楼主| 发表于 2010-5-3 00:12:41 | 显示全部楼层
顶针孔用加工中心做精度高吗,选什么材料好要加工中心能做的而且不易变形的
发表于 2010-5-3 21:44:39 | 显示全部楼层
成型器的中心不断在调   那头也可以调不
发表于 2010-5-3 22:41:55 | 显示全部楼层
成型器的中心是不会改变的,每个冲子成型器上都有标注,一般在80-82mm之间。
发表于 2010-5-3 22:48:58 | 显示全部楼层
回复 24# 490475796
# n( a1 u+ {% s" O材料要用热处理过的,没有慢走丝,用快走丝也可以,实在不行就从中间分开用磨床磨出来,用螺丝固定。
 楼主| 发表于 2010-5-4 00:00:40 | 显示全部楼层
热处理过的材料,那滑道不也要割了,300MM的槽线切割偏0.05都算不错了
发表于 2010-5-7 22:48:52 | 显示全部楼层
铣床加工后再热处理,滑道可以用磨床加工,精度可达到0.002mm,兄弟难道没用磨床吗?
 楼主| 发表于 2010-5-8 00:20:18 | 显示全部楼层
" ?9 L; x% Q) {  m1 \  }; a6 H

1 [2 l3 P! v6 x
$ F9 A$ y  \7 }) h    铣好在热处理不会变形吗,热处理好又铣不进了,直接用磨床那得花多少时间啊
发表于 2010-5-9 14:19:44 | 显示全部楼层
回复 31# 490475796
9 b  s2 @4 F/ A& z5 p6 N
( k8 V. w9 o) w5 S热处理变形后,可以用磨床磨过来,用不了多少时间的。兄弟啊,铣床粗加工放余量-热处理-磨床精加工到尺寸。
