楼主: 壮志雄心

磨Cr12淬火套

 火.. [复制链接]
发表于 2010-6-7 22:17:51 | 显示全部楼层
回复 8# 株洲硬质合金 6 i1 H  G% H4 [! p5 m( w) V/ T

% J  L% \2 x. Z& ~9 r' P1 g* J7 s% z+ Y, n8 }; v
     这样的   我买的CBN砂轮是陶瓷结合剂的 很耐用的 磨个CR12淬火57度的60多丝余量 内孔80长度135  我量砂轮外径 基本上没小一丝。

评分

参与人数 1威望 +4 收起 理由
张国耀 + 4

查看全部评分

发表于 2010-6-7 22:20:38 | 显示全部楼层
这个使用CBN砂轮效果是最佳!/ n9 ~% [: G! l
但是需要你的磨床皮配上是更佳!5 o& {/ Q6 C; \. _; M
转速需要更高,超过35M/S。达到50左右。
3 @3 u1 V  N/ _" |机床的钢性。。。。
% ]* e( Z0 A% |4 j9 o/ G, {更适合批量生产此类钢材的工件。
" S) s) S5 N* u6 c外圆磨如果不批量可以采用PA 46 L 5 V 这个进刀量应该也可以达到 0.25左右。; S8 Q5 w2 L4 A) I  C5 R
但是楼上有说不是太理想。! M: _/ T& |" }0 H5 E# [5 c$ p$ n
相对PA砂轮来说 微晶刚玉砂轮效果是会相对磨削性能会更好些。
6 A/ Q& v0 z6 a& B6 C/ S- S  B/ D我希望大家都使用性能更好的砂轮。我们操作更方便。只要你们老板同意!:P
发表于 2010-6-7 22:24:19 | 显示全部楼层
回复 9# 壮志雄心 7 ]: x" J- V( Z( t9 L
( ^+ O/ p. b, B% X
      是给你参考下砂轮的价格   你120的内孔磨削起来要多少大的内圆砂轮  你可以把你的机床配置转速什么的告诉做砂轮的 他们会给你满意的答案的。  不过你这个很难哦···  普通像我这里的外圆磨床上的内圆磨具 要干你这个400多深的活····   难        太长了  看你磨具上轴的力道之类的都有关系了···。               要求高的话真不知道该怎么搞了  等待高手。    要求低的话  掉头磨  先把外圆光出来 把一半的内孔深度磨好  换一头装夹 校正前后两点外圆 一丝之内就可以了   把内孔接起来···。     自己瞎想下

评分

参与人数 1威望 +6 收起 理由
张国耀 + 6

查看全部评分

发表于 2010-6-7 22:26:34 | 显示全部楼层
回复 18# 张国耀
* G$ ?6 T, \  e; D7 Z) H
% e1 G3 t$ Y; t
) E/ n7 B/ v: Z4 ^" j/ t2 @6 |% R    呵呵  PA的倒没去买46粒度的试验  看看PA60粒度的不行 我直接给换了WA46的,   现在就=SA的  我把硬度也换成了更软的J 不知道会不会好点。
发表于 2010-6-7 22:33:58 | 显示全部楼层
回复 16# zpngbrs - g/ n* M$ ^4 }0 o3 x

! }, f: u) B: g4 [2 r9 m* {. P, ?9 a6 X7 M4 H
    请教下这位师傅 我机床上的内圆磨具 它轴承的内孔是20多的 就是说杆子就是20多点的 不粗的, 我磨80的内孔 长度100出头的 打个比方能用直径25的长度100来的轴杆子装个外径60的内圆砂轮吗? 吃劲上没问题吗? 我怕杆子那么小 砂轮那么大 强度会不会不好    这里就我一个干磨床 没地方问的   见笑了····
发表于 2010-6-7 22:50:14 | 显示全部楼层
回复  zpngbrs ) @3 E4 }. H2 ~# j  P5 i* l
" Z0 K9 y8 k! g2 ~6 }
' U' i- A% D  J% Y4 {) U6 H6 y1 G
    请教下这位师傅 我机床上的内圆磨具 它轴承的内孔是20多的 就是说杆子就是20多点的 ...
% d6 H( _- |2 U5 G6 K+ A" w王辉aaa 发表于 2010-6-7 22:33

" W* S( j+ U0 z/ w4 _# a4 \0 u1 r- i$ P

3 w( a2 W' O* V; b, h: M. q    你挺有上进心。也挺有创意!并且在单位你也最有发言权。# H/ S0 X7 ~. W' K! B5 s: T3 w
建议在别处人多嘴杂,并不一定采纳!
% a# K! L, n' v! f  T7 u砂轮配置一般是内圆孔的三分之二以上。: d7 [8 x, |# j) V9 @. n
你这个杆配置可以使用。但是一定要钢性好。
发表于 2010-6-9 19:36:21 | 显示全部楼层
谢谢  。  回头我试试
发表于 2010-6-9 21:42:04 | 显示全部楼层
本帖最后由 zpngbrs 于 2010-6-9 21:43 编辑 ' y: h" L# ~6 M+ V7 D! C. [
' L" f) r8 n  e  I

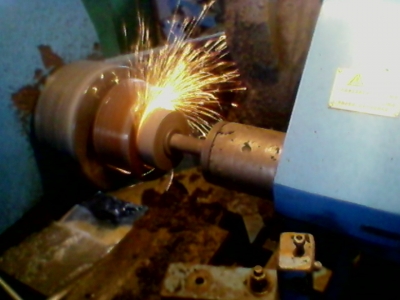

IMG0070A.jpg 回复 21# 王辉aaa & y" P  K1 t/ E
  f; Y) H, y" g: h2 J5 _
9 D8 z' ~% y: h9 X/ h
你是担心接长杆太细砂轮让刀?你的担心是多余的...给你张图,我用 外100*内20*宽40 的砂轮干110的孔..一刀能吃15丝....而且接长杆也就200多长。
发表于 2010-6-9 21:44:51 | 显示全部楼层
回复  王辉aaa
$ a. V3 [7 W7 d% N1 Q( }3 q9 y4 X, x' Z9 \2 f3 I
! }- ~6 ~9 c7 s$ q; D3 u
你是担心接长杆太细砂轮让刀?你的担心是多余的...给你张图,我用 外100*内20*宽40 的 ...0 _0 b- y& ~# h) O: H! ~# v7 b
zpngbrs 发表于 2010-6-9 21:42

9 U) d. v4 x! {3 K+ T: t4 G  J) {* e/ ]* d5 ]; X

- r& G% E" L. ?1 I    杆应该有区别吧!
发表于 2010-6-9 21:50:56 | 显示全部楼层
接长杆是有区别,当然.在不影响加工的情况下杆做的越粗越好,杆粗了刚性好.加工起来可以放心吃刀.
发表于 2010-6-10 13:23:59 | 显示全部楼层
楼上的兄弟个人建议你用锆刚玉砂轮,应该可以搞定的,用60L的
发表于 2010-6-10 15:49:49 | 显示全部楼层

回楼主

这种材料我二三天就要磨一次,现在很多五金模都要用这料。我目前用Gc沙轮,磨外圆可磨三四十丝才修沙轮(当然我的工件直径小很多)磨内圆可磨十几丝才修,光洁度比PA沙轮好。个人经验首选GC.其次到PA.
发表于 2010-6-10 18:49:08 | 显示全部楼层
你这个工件我以前经常磨,也吃了很多苦头,砂轮炸过N次3 T3 }$ e7 H* i1 {
HRC64的CR12钢,切削性能很差,这个材料一般用于五金模具# X. G0 s% ]# N8 N6 E
我说一下小批量加工方法
) }2 f& \/ R5 U% b5 m, Y机床1432,4爪卡盘$ o: s. ?7 l8 m0 Y6 r0 w
淬火后余量0.5,精车外圆,内孔余量留0.1-0.15,这个比较难车(用淬火刀,一刀吃0.2转速100),找个有经验的车工1 Z: F/ E& ^  l+ J7 q
磨床4爪找正,磨内孔(砂轮用黑色炭化硅,干磨,如果发热可以在工件外圆加水冷却,水千万不能弄到砂轮上)) H( {" G5 J6 ~8 s' S/ X
磨外圆(砂轮46#WA硬度J,精磨之前留0.02,修砂轮,光掉震痕)

评分

参与人数 1威望 +12 收起 理由
张国耀 + 12 经验分享奖!

查看全部评分

发表于 2010-6-10 18:59:29 | 显示全部楼层
磨这个件效率比较低
# d$ b1 ?9 i* j但是加工费很高,等你磨这个件磨1年,你就可以找到感觉了
发表于 2010-6-10 19:22:11 | 显示全部楼层
回复 30# yz7297423 ) ^- W2 o; x  U5 g( v/ I
  :lol    像楼主的这个工件  照你这样的方法正常的加工速度,  折算一小时加工费大概能有多少呀?  公差外径正负1丝的话     嘿嘿。
发表于 2010-6-10 19:26:19 | 显示全部楼层
回复 24# zpngbrs
  n; v$ s. R% l/ B3 N* ?8 i% x9 W2 n  s; g9 L
  谢谢zpngbrs师傅!      这个砂轮便宜吧  wa pa什么的  我自己掏钱去买几个试    , 公司里采购这段有点不耐烦了  呵呵   我老是改规格让他去买。 为了自己的技术能提高 小钱花花还是有必要的

点评

有所投入收益很更高!  发表于 2010-12-5 08:22
