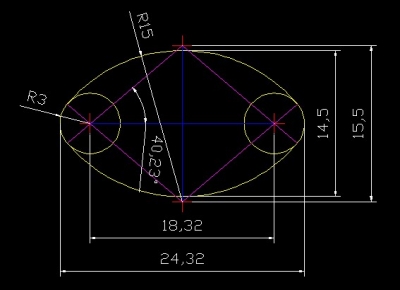

鸡蛋形状的椭圆加工工艺及计算我就不信没人会搞狂人发表下意见...

whb3018 · 发表于 2010-9-19 22:37:15

那种东西磨出来也只能是近似，能用吗

冲压件磨床小哥 · 发表于 2010-9-20 19:06:44

回复 17# whb3018

可以的..你可能没见过吧:L

砂粒 · 发表于 2010-9-24 21:55:55

先磨好方形18*14.5,后用双向冲子,找到你冲子的中心,也就是你那冲的中心高加上R15,磨好大R再磨小R:D

後尘 · 发表于 2010-9-29 19:04:21

要是有俩个平面的那中椭圆我还会搞`
这种跟那种不一样吧？

思索 · 发表于 2010-10-1 00:29:40

你的这个图纸尺寸加工不出来！14---R3
不信自己试验下！

zhangguiquan · 发表于 2010-10-1 11:06:32

简单，就是找切点

许昌 · 发表于 2010-10-4 20:47:00

首先告诉你R接R的也就是你这种叫近似椭圆。椭圆全周都是二次曲线。手摇平磨搞不定。还有就是你这图是不是你随便花的，图是错的，所以也磨不出来。以前做过很多这种形状的冲头。使用成型器加工的。如果找你给的这些已知数。是很好做的。首先算出不同大小圆弧的弧度（有些工件的四个R都不一样大）。一般都是先坐大圆弧再接小圆弧，

思索 · 发表于 2010-10-10 09:32:06

冲子加工此类形体的工件，两头的小圆和中间的尺寸应该是有个比例的…

jianjun4712 · 发表于 2010-10-17 14:32:47

你可用冲子成型器削双边到14.5，再接4个

jianjun4712 · 发表于 2010-10-17 14:35:50

R就可以了，做五金模冲头的都会

s915586690 · 发表于 2010-10-24 23:17:47

很简单的问题就是小R的角度不好整我们都是CAD画出来角度的先磨成四角 14.52 24.34 就是说单面留一个丝然后先磨大R 拿CAD画出来的角度去接小R 精度0.002 很准的啊从来没有退货的是富士康的单哦

adgjj22 · 发表于 2010-11-6 19:04:18

好难我，我在学习中

砂粒 · 发表于 2010-11-14 21:28:50

一些人啊老是说简单:L就是没有加工方法写出来分享，麻烦你们把加工方法写出来，再说简单好吗:)

有缘人 · 发表于 2010-11-17 22:49:50

先把坏18在冲子中心校好，，，，然后向下敲0.5。。磨下去3.5就好了。。。。。那个R3向下敲15，，在那面上擦色笔。。。180度擦到色笔就可以了

我不后悔 · 发表于 2010-11-18 12:50:01

楼主四说的方法就能搞定不难

有缘人 · 发表于 2010-11-20 21:28:24

其实就是上下敲中心啊。。。
