拜求斜度接R角的公式 具体怎么算 工件的摆放 谢谢

 火.. [复制链接]
发表于 2010-10-26 21:48:30 | 显示全部楼层
说实话。。。我不会算,我这都是用电脑的,我直接CAD里拉。。。:victory:
 楼主| 发表于 2010-10-26 22:33:21 | 显示全部楼层
回复 16# ZHANGCHU163 . a: p8 e7 D& g, A
# U! E2 c6 x$ \2 Y1 ^, i, E' w

9 p7 x3 j, ~" l' e, U% e    就是A角的一半  然后按TAN键(计算机上)然后乘个R是吧
 楼主| 发表于 2010-10-26 22:33:57 | 显示全部楼层
哦哦 我下了个CAD 不是很会用 呵呵
发表于 2010-10-27 21:06:17 | 显示全部楼层
回复 18# s915586690
3 ~& x% w1 F- A9 g3 }* R2 `8 L9 _' x2 A7 W: Q  Z0 ^/ L% q
0 W  F& A7 w8 h' N/ J5 k
    算法是对的,但相当于是圆弧对尖点,对刀很难得保证精准,所以这个值最好作为进刀参考值,留量测量后再做准确的补进
 楼主| 发表于 2010-10-27 22:56:33 | 显示全部楼层

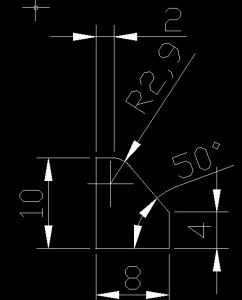

未命名.jpg 回复 20# ZHANGCHU163 2 j4 q1 J& F8 ]2 d0 \% q6 L

" ?# D' Q. v, u, U' S; q5 aH=R*(1-sinA),    就拿这图说吧 (现在A角是50吗 不是的话应该是多少呢) 2.9.(1-sin50)=0.68 那就是说 下0.68
. B3 g- [1 Y& _6 D4 ~: z8 ]  R: F; Z; ` 进的话就是TAN(50除2)#2.9=1.35  就是大概进1.35是吧
发表于 2010-10-28 21:48:52 | 显示全部楼层
回复 21# s915586690 9 R' ?5 u" ^" M# {0 p; g4 @' O
1 T1 @* V9 K% `9 s7 @

9 }4 L' Y; n! D    H=R*(1-COSA)你公式别搞错了,A角是你说的50度,没有错,上下下刀和打R高度的尺寸就是你算的H值,不过要用正确公式,其实公式是死的,画画图就能算出来.前后进刀值就是2.99*TG25,呵呵
发表于 2010-11-1 23:05:28 | 显示全部楼层
请问哈你们,你们的图都是用什么软件画的啊?
 楼主| 发表于 2010-11-2 18:11:58 | 显示全部楼层
回复 23# haohao
4 e# C4 Y0 W3 U' \7 y
! x2 k& F2 |* [9 {9 b4 M4 z/ F4 e
2 q1 i1 o0 U1 o    未命名.jpg 就是这个啊 我用的CAD
发表于 2010-11-3 19:30:35 | 显示全部楼层
砂轮R高度H=R(1—cos@)
发表于 2010-11-3 20:40:45 | 显示全部楼层
学徒中,没有明白嘛意思还要多看几遍3 b* e/ l6 N1 u6 R3 T2 L) }- B
发表于 2011-2-25 20:50:40 | 显示全部楼层
dingdingdingdingdingdingding
发表于 2011-2-26 11:29:57 | 显示全部楼层
公式是R-[1-COSA]XR
发表于 2011-3-5 22:26:27 | 显示全部楼层
纠结的R、我什么时候才看得懂啊..
发表于 2011-3-6 12:16:04 | 显示全部楼层
是的不错啊
发表于 2011-7-27 14:21:25 | 显示全部楼层
好复杂啊,
发表于 2011-7-27 15:28:52 | 显示全部楼层
公式是R-[1-sinA]
