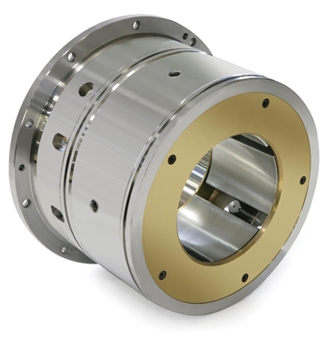

发个图，高精度静压轴承套。

兔精 · 发表于 2011-12-6 22:44:02

来学习发表于 2011-12-6 19:53
. J! D5 w7 s5 j. `. A

登录/注册后可看大图
! n8 y2 h. q' E4 k
你说的油腔是车床拉出来的?我有点不相信,可以看出油孔的出油面有个圆形的台,难道这个也是加工 ...

我是说我仿造时是在车床上拉的，两只套拉了8个小时。出油孔圆台是镶嵌在上面的。

andylean7158 · 发表于 2011-12-10 23:20:21

感謝各位先進討論~~

心如止水 · 发表于 2012-1-28 23:41:08

井底之蛙，没见过这个轴瓦，看来还得多学习啊。

charlesluzh · 发表于 2013-10-29 10:48:34

楼主，上海的CG6125A没打开静压油泵的时候主轴能用手转动，打开了油泵反而动不了了，怎么回事？机器的油好像很稠，老化了，估计用了十几年的油了

hbzyzyc · 发表于 2013-10-30 14:39:48

油槽的深度怎么计算啊，还是凭经验呢？

兔精 · 发表于 2013-10-30 22:46:54

charlesluzh 发表于 2013-10-29 10:48# x; O8 }4 f6 F/ @. b3 B- X l- t
楼主，上海的CG6125A没打开静压油泵的时候主轴能用手转动，打开了油泵反而动不了了，怎么回事？机器的油好 ...

应该是有小孔节流器堵住了，就是在轴套上方的一排螺丝下面，把螺丝拆开能看到一个M5的内螺纹油塞，用M5螺丝把油塞拉出来，油塞底部有一个小孔，想办法疏通就好了，总共有十只这样的油塞都要疏通一下。

兔精 · 发表于 2013-10-30 22:51:02

hbzyzyc 发表于 2013-10-30 14:39) E, l4 }- S+ o2 d. Q9 h
油槽的深度怎么计算啊，还是凭经验呢？

推荐一本书《液体动静压轴承设计使用手册》

鲨鱼 · 发表于 2013-11-5 13:13:28

这个才厉害。呵呵~

蔚蓝天空 · 发表于 2014-9-8 20:44:33

腔内回油静压轴承

shaokuang2010 · 发表于 2014-9-12 09:34:21

主轴与轴承的间隙是指轴承内孔的尺寸不是指与油槽底部的间隙吧？一般间隙是多少？

juaiming · 发表于 2014-9-26 14:28:16

沙发~支持楼主沙发~支持楼主

眾程科技 · 发表于 2014-9-27 08:28:04

沙发~支持楼主我修过几支磨床的
