求助此角度圆弧复合加工方法

deng810526

这个图如果不是普通斜度的话，你可以问下设计者 。 这不是普通的斜度 估计磨床是做不了的，或许需要其他机器加工 比如JG 之类吧。 我看你的图片上的 就应该是摆台上研磨一个15°角  你可以把尺寸什么的算一下 看看是不是那样。

yangjeig

楼主你的图纸呢怎么没反应了？

justorys

yangjeig发表于2014-03-16 20:00:31

/ B, O2 A; ~' z$ j
登录/注册后可看大图

后面给的图全都不对，是工作中遇到的工件的话你看仔细点 再补上来。

不是没反应，我这工件图纸上就是那样标的。就是一个斜度接圆弧上面边上磨个15度的复合角。工件出货了，是铣床接出来的。但我还是想知道方法，告知下你QQ。详细请教一下。
& A# ?: f1 n# t# R+ ]  T2 a4 e来自安卓客户端

yangjeig

那边的斜度到补的俯视图成了直角了

yangjeig

论坛资料里可以直接qq聊天

justorys

手机端不可以
* ^' j) x. b2 {. q& b) f9 B* o来自安卓客户端

justorys

yangjeig 发表于 2014-3-23 21:00
楼主你的图纸呢怎么没反应了？

怎么没有你QQ呢 ？你加我吧。你发的那个151367629找不到，我的是290000519谢谢

yangjeig

justorys 发表于 2014-3-29 19:25
怎么没有你QQ呢 ？你加我吧。你发的那个151367629找不到，我的是290000519谢谢

加你的时候提示问题：为什么要加我
% W" m; P2 R! K/ F6 ]- i6 [
呵呵  那搜索 xxqxx@foxmail.com
4 w" v' W  h) L/ Y可能是我设置了主显帐号了
1 Y2 d" ]  x/ ?1 U. K& P

天道▂▂酬勤

yangjeig 发表于 2014-3-26 16:45
* [$ Y7 Q2 x1 P4 j( \; O: z; w那边的斜度到补的俯视图成了直角了

. k- ^4 c$ x6 A1 Y那就分两刀把直角那在跟一道 不久可以了
/ ^# T$ P8 W0 x. j- D

天道▂▂酬勤

yangjeig 发表于 2014-3-26 16:45
. Y% K8 \& S. e$ S" M; @; S% c" r那边的斜度到补的俯视图成了直角了

+ r* L) h" l5 U6 @' ~' {他这个R计算很麻烦哦，
' u( @2 ]+ \- c' v" `+ H5 N

yangjeig

天道▂▂酬勤 发表于 2014-4-2 21:29
- |6 H, k$ W% ]% S* |! [$ l- s那就分两刀把直角那在跟一道 不久可以了

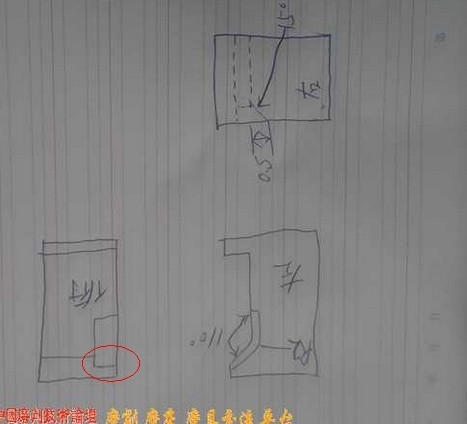

+ x) O2 Z; g) f7 z$ m; o# |图中圈出部份是斜度并且少了几条线：

! m) C" `* \, R7 q; y

yangjeig

天道▂▂酬勤 发表于 2014-4-2 21:44
他这个R计算很麻烦哦，

这个R可以想象成一个V形斜面中间放个圆柱，斜剖后形成一个近似圆，2D软件标注时就根据斜面与圆的两个切点和最高点这3个点计算出来的结果（原本不是圆标注出来的数）再根据这3个点和斜度就可以反算出没斜剖前的R就可以加工了，这种R经常出现在五金模的补强中，要是用图纸中标注的数去接肯定接不出来。
% B. O. _- }' B5 {5 \6 p

天道▂▂酬勤

天道▂▂酬勤 发表于 2014-4-2 21:44
: U7 ~) m( z5 m; k# U$ t. \他这个R计算很麻烦哦，

2 D/ P9 ^" ~9 i& `- y. z年华那个帖子对这个问题有帮助的
/ v& c4 c+ U9 e

天道▂▂酬勤

yangjeig 发表于 2014-4-3 12:22
% d5 Y$ q) K' U! K这个R可以想象成一个V形斜面中间放个圆柱，斜剖后形成一个近似圆，2D软件标注时就根据斜面与圆的两个切点 ...

8 O9 M- Y  G/ r9 `加我 QQ朋友183343996

HUANGSHIFU2008

路过。学习者。

yangjeig

天道▂▂酬勤 发表于 2014-4-3 20:44
加我 QQ朋友183343996

加过了你忘了？
