分享 2个角度不同打R给你公式一次性OK

老徒弟 · 发表于 2011-4-7 11:44:09

不错，我文化较低，很多零件都是靠经验做出来的，这种零件我原来就是反复碰也做出来的，明天去试下

魔momo · 发表于 2011-4-11 00:04:32

不错，明天试一下

苏州阿保 · 发表于 2011-4-11 09:19:12

感谢楼主，一切尽在不言中！

ligua4 · 发表于 2011-6-23 21:31:50

不清楚楼主是说内R还是外R

优仔 · 发表于 2011-6-23 22:14:58

392864049@qq.com发我i，谢谢。2个角度不同打R给你公式一次性OK

波乃 · 发表于 2011-7-9 08:49:38

请问楼主算出来数然后怎么办呢? 具体一点可以吗我现在正需要这个方法呢
都头疼我两天了诶期待大家的回复谢谢

波乃 · 发表于 2011-7-9 08:53:28

X轴怎么下刀呢还有点不懂望大家讲解怎么拉数呢

76000790 · 发表于 2011-7-26 09:54:05

{:soso_e179:}谢谢兄弟的无私让我们长见识受教啦

76000790 · 发表于 2011-7-26 11:10:13

℡佐掱寫愛﹖ 发表于 2010-4-17 09:44
& A& C0 n5 y9 Y) m* N, E! G

登录/注册后可看大图

7 l+ ?$ y, Y% f4 J( X" O$ [& H回复 19# wps1

这样提刀的话数也跟着变的呀也应该算出提多少拉多少才能一次搞定呀我这样理解对吗我曾经也研究这好久

jingjining · 发表于 2011-12-5 23:20:07

东西，前面的兄弟栽树，后面的兄弟乘凉！刚推算了一下，完全准确

chengxiaozhou · 发表于 2011-12-6 08:31:45

不错，是好东西，3Q了

zrq2013 · 发表于 2013-6-22 22:28:42

很给力啊又学了一招谢谢楼主啊

zrq2013 · 发表于 2013-6-24 19:21:39

我今天试了下修不好谁明白的再解释下啊

花之恋 · 发表于 2013-6-24 22:25:22

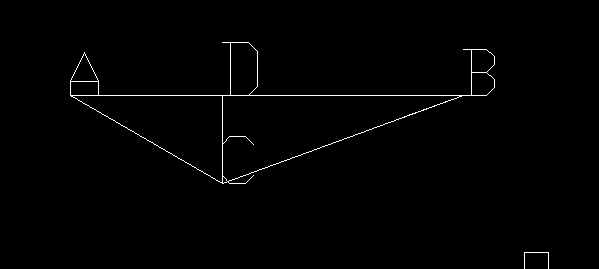

5=AD+DB

AD=DC/tan30

BD=DC/tan20

5=DC/tan30+DC/tan20=DC(tan30+tan20)/(tan30Xtan20)

DC=5(tan20Xtan30)/(tan20+tan30)

AD=DC/tan30=5Xtan20/(tan20+tan30)

这个公式的5代表前后轴的对刀数，但是我不明白下刀数是多少啊,A和D两点是任意的两点。

DCJ就不是下到数了，再次求解！谢谢！

花之恋 · 发表于 2013-6-24 23:00:36

我想起来了，前后轴要到CD线下，再把R机摆斜度，上下轴对刀就归零，{:soso_e100:}

gdh19901115 · 发表于 2013-6-25 16:40:35

蛮好的方法。
