看看谁能算出来

 荐  火... [复制链接]
发表于 2010-4-2 14:20:51 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

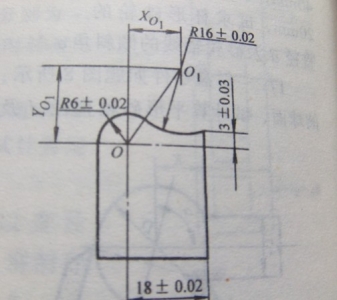

未命名.jpg 9 V2 f- i$ M4 l8 x  b
如图所示为一形面样板，现要磨削其形面，试确定圆弧R16MM圆心O1的坐标尺寸XO1和YO1' L% M7 F# ?5 B3 p# Q
我的计算过程会在一星期后公布
回复

使用道具 举报

发表于 2023-10-26 14:56:15 来自手机 | 显示全部楼层
好困，现在不想动脑。有空了再算吧
来自: 微社区
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-2 18:19:22 | 显示全部楼层
我算不出来…, A& a; d+ X3 _: s) [' c
呜呜呜呜…
回复 支持 反对

使用道具 举报

发表于 2010-4-2 23:33:50 | 显示全部楼层
我还是保持沉默吧！
; ?& ^1 m1 n5 L% L6 s% j4 q哈哈
+ v* R: G" P; F" W留大家动脑筋去
7 R% O  u! d- A* ^* t% M和等楼主自己公布
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-3 00:21:17 | 显示全部楼层
回复 3# ywh / u& i3 J3 G) h2 @- d: A2 G, ~5 D

" ?/ E, e* a* P" \5 ]* r: K
3 R2 U; i8 I8 i    这位兄台可不可把你的计算过程写一下，看看是否有多种方法？
回复 支持 反对

使用道具 举报

发表于 2010-4-3 07:24:42 | 显示全部楼层
电脑拉数。哈哈！我回去想想！
回复 支持 反对

使用道具 举报

发表于 2010-4-3 23:20:34 | 显示全部楼层
额
; W' B+ L6 i9 N; V3 h我想问下，这种东西我没弄过
3 z. L6 m' M7 ~( T6 y" g3 _: u  Z象这样的是不是给慢丝割最快？最有效率0 F/ T4 \- {; t  E8 f" e+ u
4 b7 F. ], ^7 _% Q9 _
但如果练技术的话，还是可以试试的
回复 支持 反对

使用道具 举报

hhd160
发表于 2010-4-4 00:19:11 | 显示全部楼层
找出圆心不就OK了
3 Z3 X8 [* B2 V, E以前厂这样的工件多的是
) y3 x/ l" {* o' F) T4 D0 P  E4 |5 h/ `! o留给不会算的动动脑
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-6 22:42:20 | 显示全部楼层
找出圆心不就OK了$ }3 Y" z" N3 e4 B& W2 r3 Z
以前厂这样的工件多的是1 }' `; G* y5 `; n
留给不会算的动动脑5 U3 v8 `' Z6 f9 c) x( ?  ~# a
hhd160 发表于 2010-4-4 00:19
0 a3 m! i4 p0 C" i& @' f0 @" X

登录/注册后可看大图

/ {, f/ V. C3 ]+ H2 x6 t( A
$ s5 b2 K' G! y7 u; m1 u" ~
$ _9 O$ H$ S3 a8 e9 s9 C$ X    我这要的就是算出圆心坐标！！！！！！！你如果会算能不能把你的计算过程写一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-6 22:44:16 | 显示全部楼层
电脑拉数。哈哈！我回去想想！# e. M: p  A2 X- U9 U  t6 X3 D7 N
醉清风 发表于 2010-4-3 07:24

; w- o7 i9 r& l0 L" {2 X
登录/注册后可看大图

$ I4 r" M" C, S' Z" w; ~( n# n0 w7 x/ E

# D/ v3 N) j# o    如果你去一个公司面试碰到这样一个工件你也说用电脑拉数？？？？？？？？？？？？？？？
回复 支持 反对

使用道具 举报

jcq5566
发表于 2010-4-8 10:53:14 | 显示全部楼层
回复 1# 980790079
5 }, A8 X+ E+ V* e0 e
1 K3 a( R( F9 q1 T  X& s: M4 Z" S" I; L: t6 k" W
   我有答案了 XO1=12.57   YO1=18.05   你看对不对。

评分

参与人数 1威望 +12 收起 理由
研磨者 + 12

查看全部评分

回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-8 15:57:46 | 显示全部楼层
列一个二元二次方程组就好了，不过解的时候满烦的8 ~5 @. M9 t% R7 C
x*x+y*y=22*22
# T2 a1 G9 P9 r* ^9 z, U. L$ S% K' k(y-3)*(y-3)+(18-x)*(18-x)=16*16

评分

参与人数 1威望 +12 收起 理由
研磨者 + 12

查看全部评分

回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 16:33:47 | 显示全部楼层
回复 11# jcq5566 0 u# n) n* \( a9 }- M

: |' C. r0 {3 R1 z) j9 K$ _$ {1 P' F/ i% \$ U' o+ ~% f
   你的答案是正确的，方法能否写一下？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 16:36:46 | 显示全部楼层
列一个二元二次方程组就好了，不过解的时候满烦的
9 A- O5 f' _: l! g$ f$ kx*x+y*y=22*229 ?7 H3 D: M; K% ]' w9 I0 M( j& r
(y-3)*(y-3)+(18-x)*(18-x)=16*16  C! O3 l: c2 _4 |
hkzone 发表于 2010-4-8 15:57

5 x! O" @3 z; y
登录/注册后可看大图
& [  m1 l5 T" H; S9 c
" P  v1 R2 x7 p) x& s+ Y
0 j5 d( D: k" D( ]$ q
    你上面的一组是对的，下面的一组应该是（Y-3)*(Y-3)+(X-18)*(X-18)=16*16才对。
回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-8 17:45:28 | 显示全部楼层
回复 14# 980790079
0 j  `" U: @! `) W% N5 }2 W" ~  E) ?% S  G

  ^, ]: o9 g$ i+ {% [   晕，(18-X)*(18-X)和(X-18)*(X-18)有什么区别吗？
回复 支持 反对

使用道具 举报

发表于 2010-4-8 19:58:36 | 显示全部楼层
看到这个
# i& ?0 f: ~$ |/ D5 J好像会算，就和我发的那个R接r一样的啊
7 {" p$ _' o5 J1 O- A4 q( H今天喝多了，脑子转不起来，、。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 22:02:37 | 显示全部楼层
回复  980790079
0 v) f) o& q9 Z) B0 l( u9 C$ X. U5 [* m
# v; U+ Z. d7 q0 N5 `! q
   晕，(18-X)*(18-X)和(X-18)*(X-18)有什么区别吗？
, B& K( I7 N, Uhkzone 发表于 2010-4-8 17:45

: ?& ~) F- P7 K( ]
登录/注册后可看大图

, L! x& B% }* n6 ~  y0 W7 C9 n- E* N% s

9 ~5 y" a, X  u5 F7 Q7 x, Y    是一样的，我的脑子一下没转过来，见笑了。:loveliness:
回复 支持 反对

使用道具 举报
