磨削技术网»技术交流 › 磨床论坛 › 精密平面研磨 › 看看谁能算出来
12345下一页
返回列表 发新帖
楼主: 980790079

看看谁能算出来

 荐  火... [复制链接]
发表于 2010-4-15 21:44:42 | 显示全部楼层
R16.jpg 3 w1 Y6 ?) J' S6 u* _. F' c

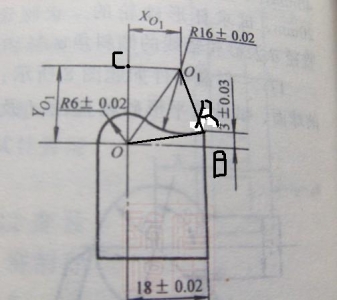

作如图辅助线，计算角AOB，角O1OA。再用90度减以上两度数可以得到角COO1的度数。OO1的长度是R6+R16，后面就是三角函数了
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-15 21:57:29 | 显示全部楼层
O'OA不是直角三角形吧!怎么知道O'OA它的角度?
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-16 21:34:42 | 显示全部楼层
这个真不会…( B, _) j5 N" g$ N
有好心人图解吗？
回复 支持 反对

使用道具 举报

发表于 2010-4-17 09:41:05 | 显示全部楼层
弄得太复杂可18—X是什么`看了半天想不出来:'(
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-17 19:35:34 | 显示全部楼层
回复 33# tianxing
' X0 L% e7 P) x( s2 M
5 x: O" J9 U$ L% i% w9 V' [8 F. ~  W; n7 J7 P" X
    看懂了`# ?- Z. `8 s& i* {9 S* l% c
) m( G- L' R  J  A  c% r4 y
  比方程组的容易懂
: n8 E7 U2 I/ w, n# A第一个用勾股定理! R# w0 j% ?! O# c9 }/ M& @
方程组的第2试子不知道怎么来的`1
) a4 B* N: _# A7 T, q; Z 有师傅教下我么# B5 s, G! M' a

4 H( V8 f2 ]! ^$ j! q, v0 C  给个提示也行用什么定理公式什么的?0 P4 Y. j  [/ d0 q# V  ~

9 t# d5 _# j: O感激不尽啊!!QQ250663776
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 20:37:30 | 显示全部楼层
回复 33# tianxing / J' L6 A5 [4 ]3 Q$ U

0 V* h8 b  n9 @, T$ Z& v9 F5 b4 j6 O1 _
思路正确，这正是我的第二种解法。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 21:39:37 | 显示全部楼层

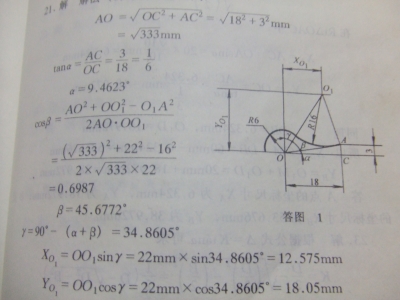

作如图辅助线，计算角AOB，角O1OA。再用90度减以上两度数可以得到角COO1的度数。OO1的长度是R6+R16，后面 ...; ^* s. T' \, D: o' F' s& X3 ~
tianxing 发表于 2010-4-15 21:44
# y; }+ q' S! f. T9 p" N

登录/注册后可看大图

5 J5 Y) `9 c9 y& b0 d5 P+ v/ s, k4 l) S' s% y

& q' ~# M4 G# J+ a5 ~    DSCF3627.jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-17 21:57:05 | 显示全部楼层
回复 1# 980790079
# }' M. a3 _1 G# m0 }
7 u* @( ?) A& m& \. `8 I
+ v, }3 V1 R' a    DSCF3628.jpg ' V/ F% W4 T) A/ `8 r

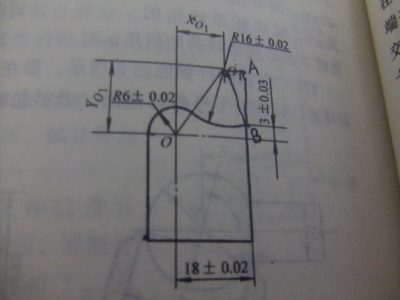

如图：XO1向右延长，作B点向上延长，两点交点为A，形成一三角形O1AB./ D( _2 e3 B& J$ E) |+ i# J8 p4 }: E
图中两个三角形列出一组二元二次方程组，然后解方程组。. w4 y+ q4 X5 j$ k
圆心在O，半径为R1+R2=6MM+16MM=22MM的圆的方程为：. O8 j" E7 u* M
X*X+Y*Y=22*22
9 h6 W% l, K3 c3 h& F2 p5 L% G( ]圆心在O1,半径为16的圆的方程为
; \+ M1 F6 W3 u0 b4 A' D5 k# U（18-X)*(18-X)+(Y-3)*(Y-3)=16*16
. q  z! X3 J" M. q& e8 z  f) k' L解方程组得出X = 12.575MM.Y=18.05MM
回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-20 11:08:47 | 显示全部楼层
980790079 发表于 2010-4-17 21:39
+ d6 [5 G7 p$ M6 \4 K+ m% R

登录/注册后可看大图

8 \' w9 C) v- ^) T& T  t# g, S) i7 L  D( }& n. D: p  g: }) f
还是这个方法好计算，方程组解的头都大了。
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-20 18:04:46 | 显示全部楼层
谢谢…1 M6 M. Z; p  A  Y- l
方程式是看懂了，那另一种的那个三角形COO'不是直角三角形呀…
: f( ?% C; e( p+ |$ ~1 Z要用到？？？？
回复 支持 反对

使用道具 举报

发表于 2010-4-20 21:15:24 | 显示全部楼层
谢谢…
" a2 b- {8 U7 P# h6 u2 w方程式是看懂了，那另一种的那个三角形COO'不是直角三角形呀…  k6 Q, G) k  w& P$ V3 D9 B
要用到？？？？
- @) p5 z4 [: M思索 发表于 2010-4-20 18:04

" D' z8 [: O' _
登录/注册后可看大图

, a4 G) J) x6 O; a, m- J. S9 {* p; J$ e# x) o! N
! I4 s: [. ]2 z# Q0 f7 R" l
   高中几何中有，已知三角形各边长可以计算角度
回复 支持 反对

使用道具 举报

发表于 2010-4-21 11:49:53 | 显示全部楼层
十几年的风雨洗礼，模糊了不记得计算了。
  _* @& L' J5 Y1 i/ z, x( i1 c! H真是岁月催人老。
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-21 19:38:24 | 显示全部楼层
谢谢楼主`!这个楼主发出来了我就开始想想了几天都想不出来`19 g1 J- ^8 v) n  Y5 K8 h& S

9 Z# P/ y$ \5 C0 V) t, C看你解出来一下子就懂了1`要是读书的时候我没半小时就能懂!哎!~
: I$ R; \3 b$ |& T( m1 J* J) x/ K/ O# |" c7 M$ h. L6 n' [1 @# V
.....在次谢过~
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-21 23:17:39 | 显示全部楼层
高中没去过…
7 {7 H. F/ A% z3 v1 u0 i, Y4 G0 w呵呵…2 F2 _' K& V  O( v1 I
学徒时学过任意三角形…
7 k5 B: ?% k5 v% W, _哎…
% q; ?; @" z1 u2 v% }; f都是厂里贫，喝稀饭时都喝完了…
* I6 c- a' h7 {5 i/ v2 R嘻嘻…
回复 支持 反对

使用道具 举报

rhj159
发表于 2010-4-28 21:16:33 | 显示全部楼层
不用算！找个计算机，画图，求点！
回复 支持 反对

使用道具 举报

zyg1002
发表于 2010-4-30 14:48:16 | 显示全部楼层
呵呵 挺好的问题
回复 支持 反对

使用道具 举报
